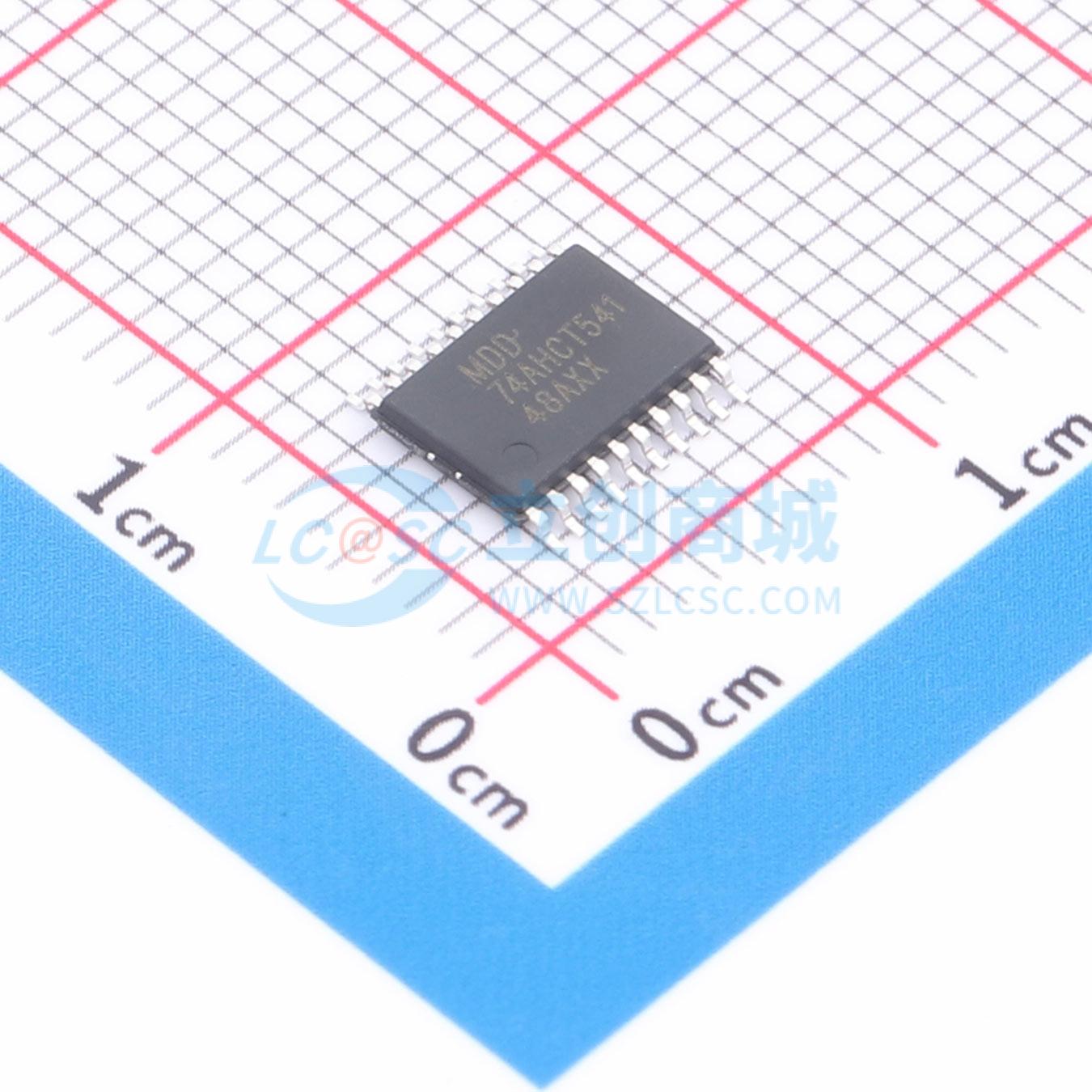

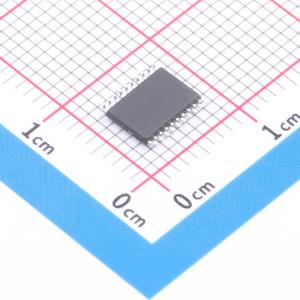

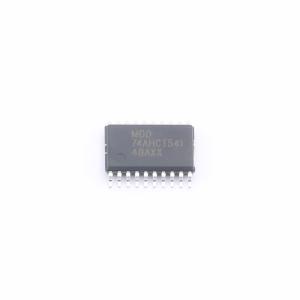

温馨提醒：图片仅供参考，商品以实物为准
74AHCT541PW
8位三态缓冲器/线路驱动器，具备双输出使能和过压耐受输入功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- s an 8-bit buffer/line driver with 3-state outputs.
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74AHCT541PW
- 商品编号
- C54411090
- 商品封装
- TSSOP-20L
- 包装方式
- 编带
- 商品毛重
- 0.28312克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | - | |
| 每个元件位数 | - | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 10ns@5.5V,15pF | |
| 功能特性 | - |
商品概述
74AHC541和74AHCT541是具有三态输出的8位缓冲器/线路驱动器。该器件具有两个输出使能端（OE1和OE2）。当OEn为高电平时，输出将呈现高阻抗关断状态。输入具有过压容限。此特性允许在混合电压环境中使用这些器件作为转换器。
商品特性
- 宽电源电压范围：2.0 V ~ 5.5 V
- 高抗噪能力
- CMOS低功耗
- 闩锁性能超过200 mA
- 输入过压容限达5.5 V
- 输入电平：
- 74AHC541：CMOS电平
- 74AHCT541：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 2A类超过2000 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过1000 V
- 多种封装选项
