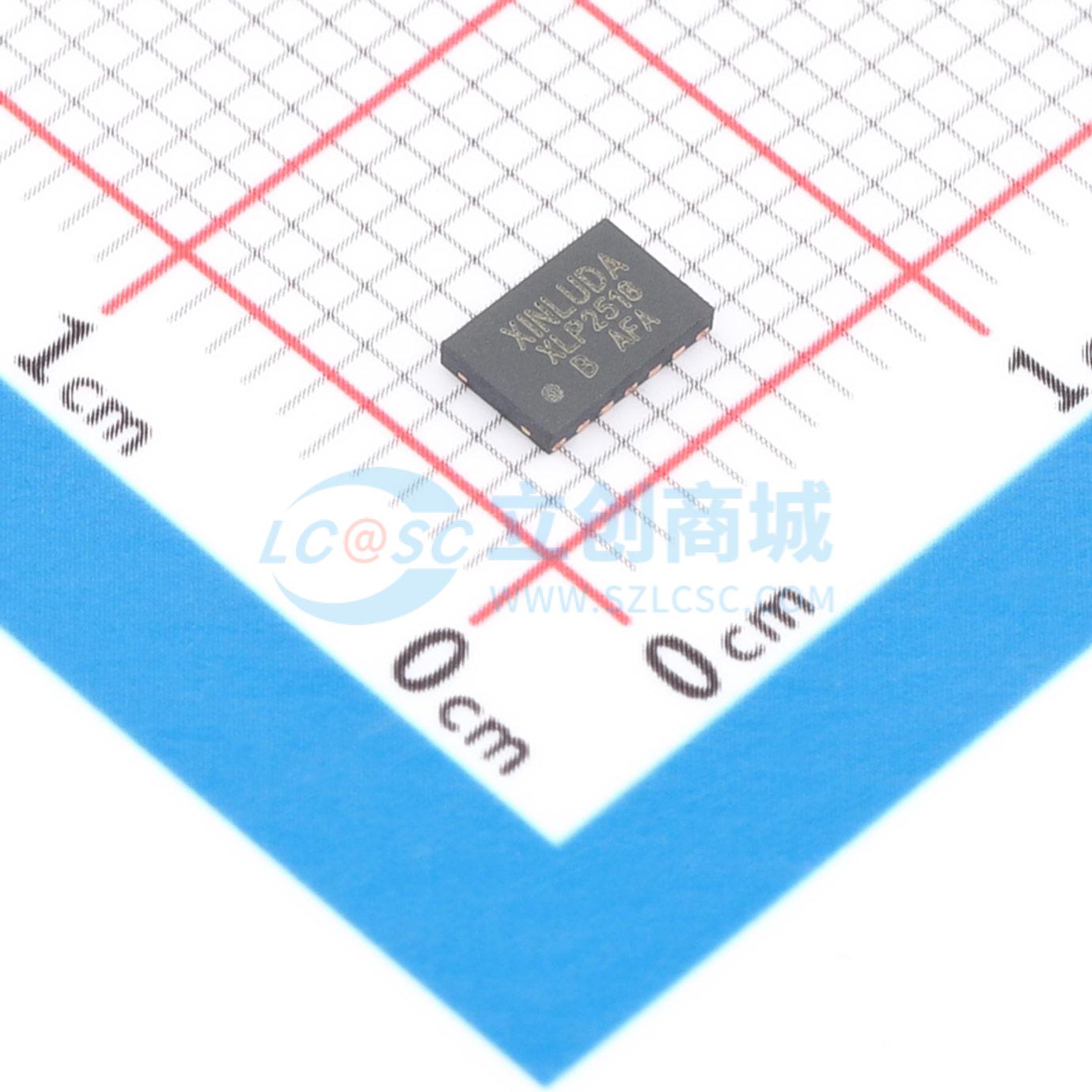

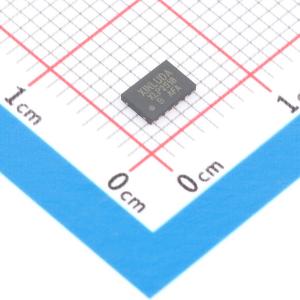

XLP2518FDT/EBB
XLP2518FDT/EBB 是一款带有SPI接口的外部CAN FD控制器。支持CAN 2.0B和CAN FD模式，数据速率高达10 Mbps。
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XLP2518FDT/EBB
- 商品编号
- C54415115
- 商品封装

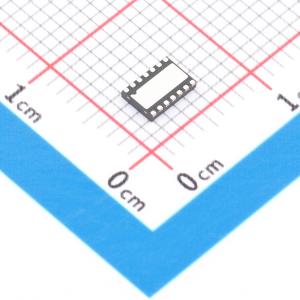

- VDFN-14(3x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.0466克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN控制器 | |
| 类型 | CAN-FD控制器 | |
| 数据速率 | 8Mbps | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~5.5V | |
| 静态电流 | 15uA | |
| 通信接口 | SPI | |
| 功能特性 | 波特率配置；监听模式；可编程位时序；单次发送模式；可编程错误警告限值；总线状态监测；低功耗模式 |
商品概述
XLP2518FD是一款经济高效且封装小巧的CAN FD控制器，可通过可用的SPI接口轻松添加到MCU、DSP、FPGA或SOC中。该器件可为缺乏CAN FD外设或CAN FD通道数量不足的处理器轻松添加CAN FD通道。XLP2518FD支持ISO 11898-1:2015标准中规定的经典格式（CAN2.0B）和CAN灵活数据速率（CAN FD）格式的CAN帧。
商品特性
- 外部CAN FD控制器，串行外设接口（SPI）速率高达20MHz
- 仲裁比特率高达1 Mbps
- 数据比特率高达8 Mbps
- CAN FD控制器模式：混合CAN 2.0B与CAN FD模式，或纯CAN 2.0B模式
- 工作电压：+2.7V 至 +5.5V
- 工作电流：在5.5V、40MHz CAN时钟下最大为20 mA
- 休眠电流：典型值15μA
- 低功耗模式电流：最大10μA
- 工作温度范围：-40°C 至 +125°C 或 +150°C
- 可用封装：SOP14和VDFN14
- 符合AEC-Q100预认证标准
- 31个可配置为发送或接收的FIFO
- 一个发送队列（TXQ）
- 具有32位时间戳的发送事件FIFO（TEF）
- 消息发送优先级：基于优先级位字段；具有最低ID的消息使用发送队列（TXQ）优先发送
- 可编程自动重试次数：无限次、3次或禁用
- 32个灵活过滤器与掩码对象；每个对象可配置为过滤标准ID加前18个数据位，或扩展ID
- 32位时间戳
- 带CRC的SPI命令，用于检测SPI接口上的噪声
- 受纠错码（ECC）保护的RAM
- 消息对象位于RAM中：容量2 KB
- 最多3个可配置中断引脚（/INT、/INT0和/INT1）
- 总线健康诊断与错误计数器
- 收发器待机控制
- SOF引脚，用于指示总线上的消息开始
- 振荡器支持40、20或4 MHz晶体或陶瓷谐振器；外部时钟输入
- 带预分频器（1/1、1/2、1/4或1/10分频）的时钟输出
- 支持SPI模式0,0和1,1
- 寄存器和位字段的排列便于通过SPI高效访问
- 开漏输出：TXCAN、/INT、/INT0和/INT1引脚可配置为推挽或开漏输出
