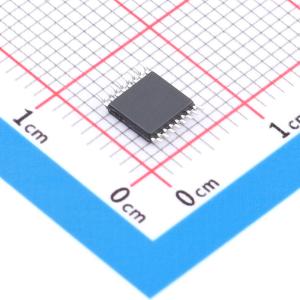

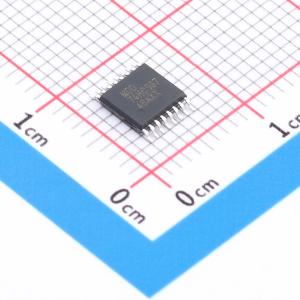

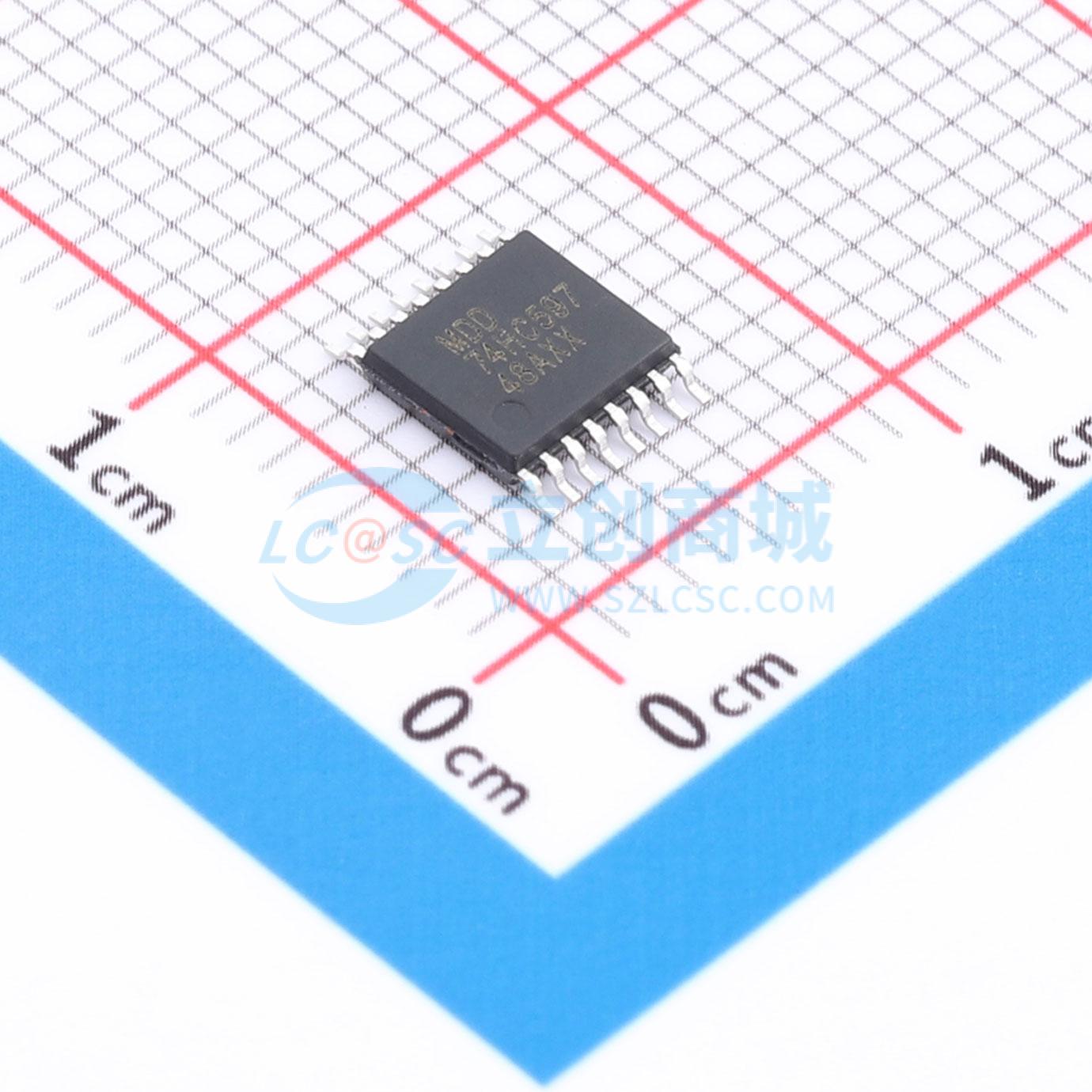

74HC597PW
带输入触发器的8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 8-bit shift register with input flip-flops
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74HC597PW
- 商品编号
- C54411087
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.237122克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2.8V~6V | |
| 时钟频率(fc) | 28MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74HC | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 13ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 标准CMOS | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
74HC597和74HCT597是带有输入触发器的8位移位寄存器。它由一个8位存储寄存器和一个并行输入、串行输出的8位移位寄存器组成。存储寄存器和移位寄存器都具有正边沿触发时钟。移位寄存器还具有直接加载（来自存储）和清零输入。输入包含钳位二极管，这使得可以使用限流电阻将输入连接到超过VCC的电压。
商品特性
- 宽电源电压范围为2.8 V至6.0 V
- 高抗噪能力
- CMOS低功耗
- 8位并行存储寄存器输入
- 移位寄存器具有直接覆盖加载和清零功能
- 闩锁性能超过250 mA
- 符合JEDEC标准：
- JESD8C（2.8 V至3.6 V）
- JESD7A（2.8 V至6.0 V）
- 输入电平：
- 74HC597：CMOS电平
- 74HCT597：TTL电平
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS - 001 2类超过3500 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
- 多种封装选项
- 工作温度范围为 - 40 °C至 + 85 °C以及 - 40 °C至 + 125 °C
