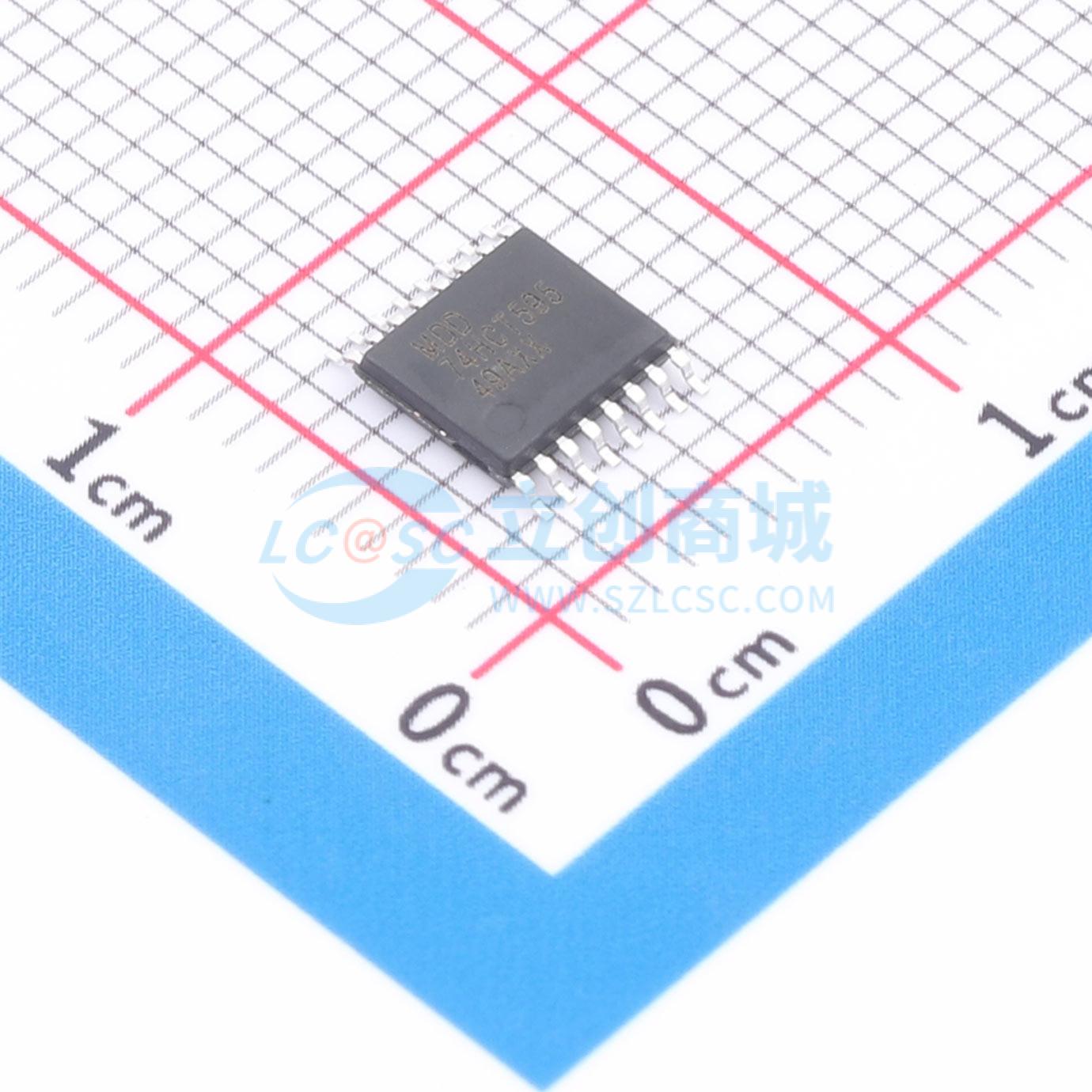

74HCT595PW实物图

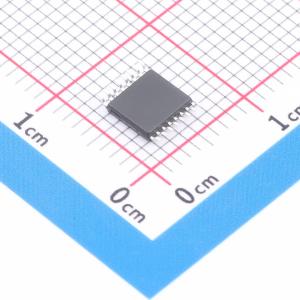

  • 74HCT595PW商品缩略图

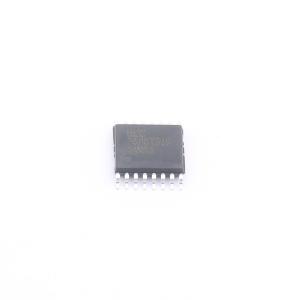

  • 74HCT595PW商品缩略图
  • 74HCT595PW商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74HCT595PW

8位串行输入、串行或并行输出且带输出锁存器的3态移位寄存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
8-bit serial-in, serial or parallel-out shift register with output latches; 3-state
商品型号
74HCT595PW
商品编号
C54411086
商品封装
TSSOP-16​
包装方式
编带
商品毛重
0.26524克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至串行或并行
工作电压2.7V~5.5V
时钟频率(fc)24MHz
元件数-
每个元件位数-
输出类型三态
属性参数值
系列74HCT
工作温度-40℃~+125℃
耗散功率(Pd)500mW
传播延迟(tpd)30ns@4.5V,15pF
输出电流35mA
功能特性-

商品概述

74HC595和74HCT595是8位串行输入/串行或并行输出的移位寄存器,带有存储寄存器和三态输出。移位寄存器和存储寄存器都有独立的时钟。该器件具有一个串行输入(DS)和一个串行输出(Q7S),以实现级联,还有一个异步复位MR输入。MR为低电平时将复位移位寄存器。数据在SHCP输入的低到高转换时移位。当STCP输入从低到高转换时,移位寄存器中的数据被传输到存储寄存器。如果两个时钟连接在一起,移位寄存器将始终比存储寄存器超前一个时钟脉冲。只要输出使能输入(OE)为低电平,存储寄存器中的数据就会出现在输出端。OE(上划线)为高电平时,输出将呈现高阻抗关断状态。OE输入的操作不影响寄存器的状态。输入包含钳位二极管,这使得可以使用限流电阻将输入连接到超过VCC的电压。

商品特性

  • 宽工作电压2.7 V至6.0 V
  • 高抗噪性
  • CMOS低功耗
  • 8位串行输入
  • 8位串行或并行输出
  • 带三态输出的存储寄存器
  • 带直接清零的移位寄存器
  • 闩锁性能超过250 mA
  • 符合JEDEC标准:
    • JESD8C(2.7 V至3.6 V)
    • JESD7A(2.7 V至6.0 V)
  • 输入电平:
    • 74HC595:CMOS电平
    • 74HCT595:TTL电平
  • ESD保护:
    • 8位串行输入、串行或并行输出的移位寄存器,带输出锁存器;三态
    • HBM ANSI/ESDA/JEDEC JS - 001 2类超过3500 V
    • CDM ANSI/ESDA/JEDEC JS - 002 C3类超过2000 V
  • 多种封装选项
  • 工作温度范围为 - 40°C至 + 85°C和 - 40°C至 + 125°C

应用领域

  • 串行到并行数据转换
  • 远程控制保持寄存器
