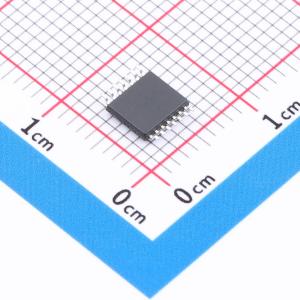

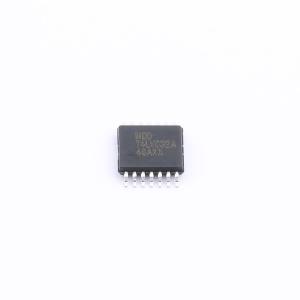

温馨提醒：图片仅供参考，商品以实物为准
74LVC32APW
四通道2输入或门，适用于混合电压环境，具备施密特触发功能和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Quad 2-input OR gate
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- 74LVC32APW
- 商品编号
- C54411082
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.26484克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10nA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V；1.9V；2.4V；1.2V；2.2V | |
| 输出低电平(VOL) | 800mV；300mV；400mV；450mV；550mV；100mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5ns@5.5V,15pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
74LVC32A 是一款四 2 输入或门。输入可以由 3.3 V 或 5 V 器件驱动。此特性允许在混合 3.3 V 和 5 V 环境中使用这些器件作为转换器。 所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。 该器件针对使用 IOFF 的部分掉电应用进行了全面规定。IOFF 电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。
商品特性
- 宽电源电压范围为 1.2 V ~ 5.5 V
- 过压耐受输入可达 5.5 V
- CMOS 低功耗
- IOFF 电路提供部分掉电模式操作
- 闩锁性能超过 250 mA
- 可直接与 TTL 电平接口
- 符合 JEDEC 标准：
- JESD8 - 7A（1.65 V ~ 1.95 V）
- JESD8 - 5A（2.3 V ~ 2.7 V）
- JESD8 - C（2.7 V ~ 3.6 V）
- JESD36（4.5 V ~ 5.5 V）
- ESD 保护：
- HBM ANSI/ESDA/JEDEC JS - 001 3A 类超过 6000 V
- CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
- 多种封装选项
