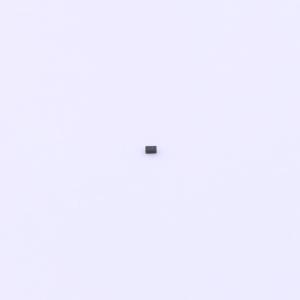

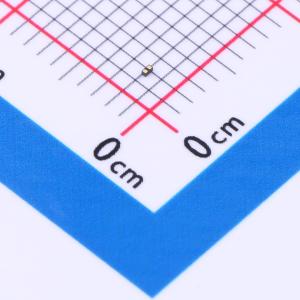

WPE0521NB
双向TVS 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WPE0521NB是一款双向瞬态电压抑制（TVS）二极管，采用先进的单晶硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。WPE0521NB电容超低，典型值为0.25pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±20kV。该器件采用超小型0.6×0.3×0.3mm无铅DFN封装。其尺寸小、电容超低且具备高ESD浪涌保护能力，使其成为保护手机、数字视频接口、HDMI、DVI、USB2.0、USB3.0等高速端口的理想选择。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WPE0521NB
- 商品编号
- C5143680
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；25V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
WPE0521NB是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具备快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感高速数据线的理想解决方案。WPE0521NB电容超低，典型值为0.25pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电和接触放电均可达±20kV。该器件采用超小型0.6x0.3x0.3mm无铅DFN封装。小尺寸、超低电容和高ESD浪涌保护能力，使WPE0521NB成为保护手机、数字视频接口、HDMI、DVI、USB2.0、USB3.0等高速端口的理想选择。
商品特性
- 超小型封装：0.6x0.3x0.3 mm
- 超低电容：典型值0.3pF
- 超低泄漏电流：纳安（nA）级
- 低工作电压：5V
- 低钳位电压
- 双引脚无引线封装
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 空气放电：±25kV
- 接触放电：±22kV
- IEC61000 - 4 - 5（雷电）4A（8/20μs）
- IEC 61000 - 4 - 2（ESD）抗扰度测试
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
