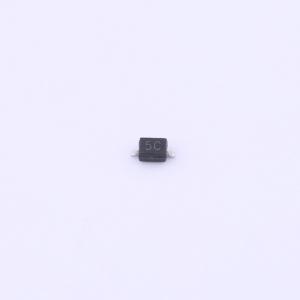

温馨提醒：图片仅供参考，商品以实物为准

WPE0561D3

双向ESD 5V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: WPE0561D3旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，防止由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压。
品牌名称: WPMtek(维攀)
商品型号: WPE0561D3
商品编号: C5143685
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

WPE0561D3旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使其成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，防止由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压。

商品特性

128W峰值脉冲功率（8/20μs）
保护一条数据或电源线
低泄漏电流：<1μA
耐受电压：5V
低钳位电压
符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
无卤

应用领域

高速线路：USB1.0/2.0、VGA、DVI、SDI
串行和并行端口
笔记本电脑、台式机、服务器
投影电视
手机及其配件
便携式仪器
外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	128W@8/20us
	击穿电压	8V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	15pF
