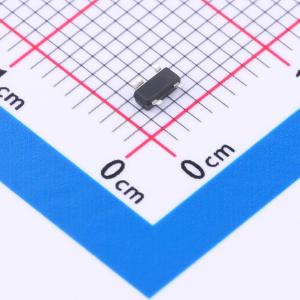

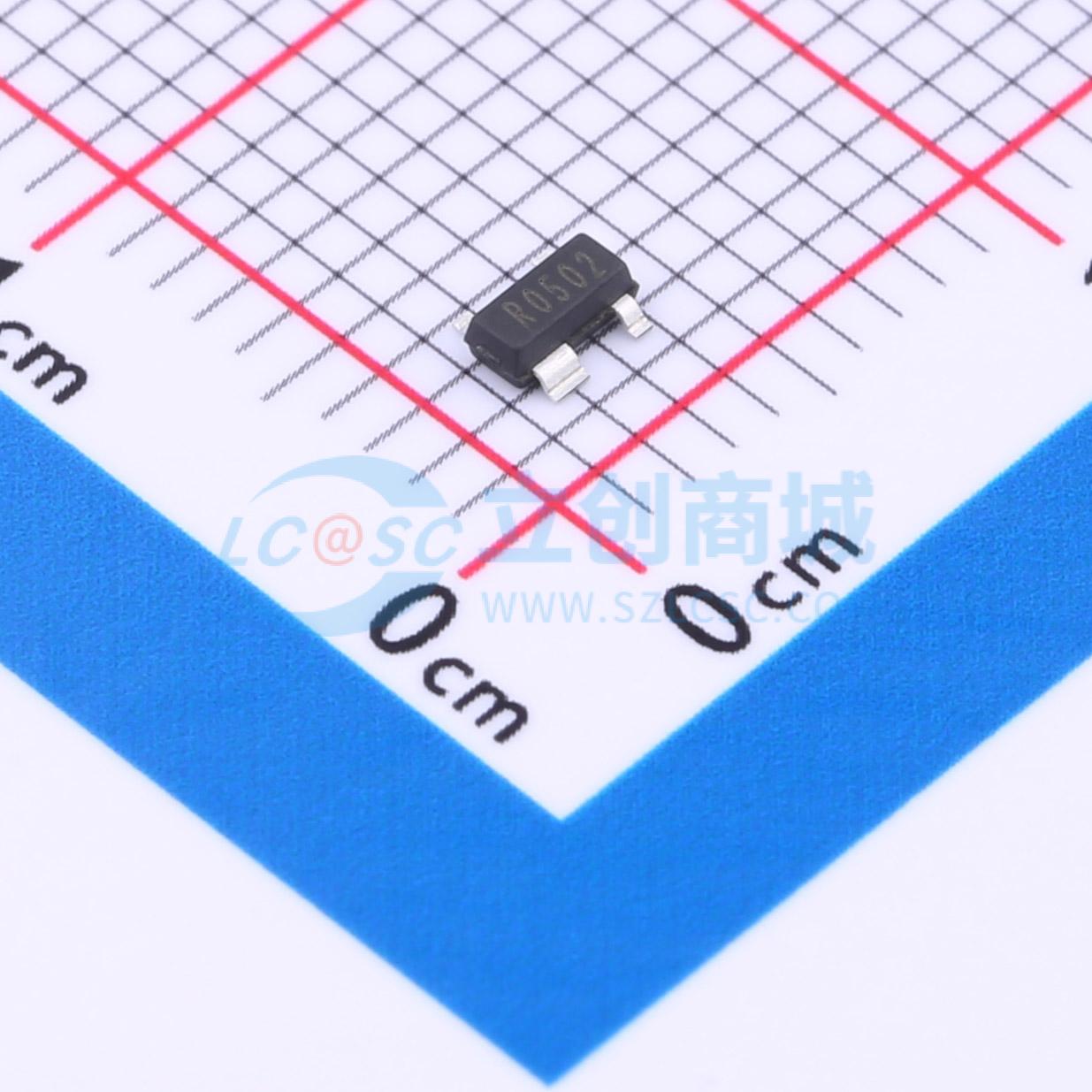

SR05LC

单向TVS 5V截止峰值浪涌电流：5A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SR05LC是一款双线超低电容TVS二极管阵列，采用领先的单片硅技术，响应时间快，ESD钳位电压低，是保护电压敏感高速数据线的理想解决方案。SR05LC电容极低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15KV，接触放电±8KV。它采用4引脚SOT - 143无铅封装。尺寸小、电容极低且具备高ESD浪涌保护能力，使SR05LC成为保护手机、数字视频接口、高速数据端口及其他众多便携式应用的理想之选。
品牌名称: WPMtek(维攀)
商品型号: SR05LC
商品编号: C5143688
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

SR05LC是一款双线超低电容TVS二极管阵列，采用先进的单片硅技术，具有快速响应时间和低ESD钳位电压，是保护电压敏感高速数据线的理想解决方案。SR05LC电容极低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15kV，接触放电±8kV。它采用4引脚SOT - 143无铅封装。小尺寸、极低电容和高ESD浪涌保护能力使SR05LC成为保护手机、数字视频接口、高速数据端口及其他众多便携式应用的理想选择。

商品特性

超低电容：典型值0.3pF
超低泄漏：纳安级
工作电压：5V
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试
  - 空气放电：±25kV
  - 接触放电：±20kV
- IEC 61000 - 4 - 5（雷击）5A（8/20μs）
符合RoHS标准

应用领域

手机及配件
笔记本电脑和手持设备
个人数字助理
便携式仪器
数码相机
外设
音频播放器、键盘、侧键、LCD
USB 2.0

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	15V
	峰值脉冲电流(Ipp)	5A
	峰值脉冲功率(Ppp)	75W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	500nA
	通道数	双路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.8pF；0.3pF
