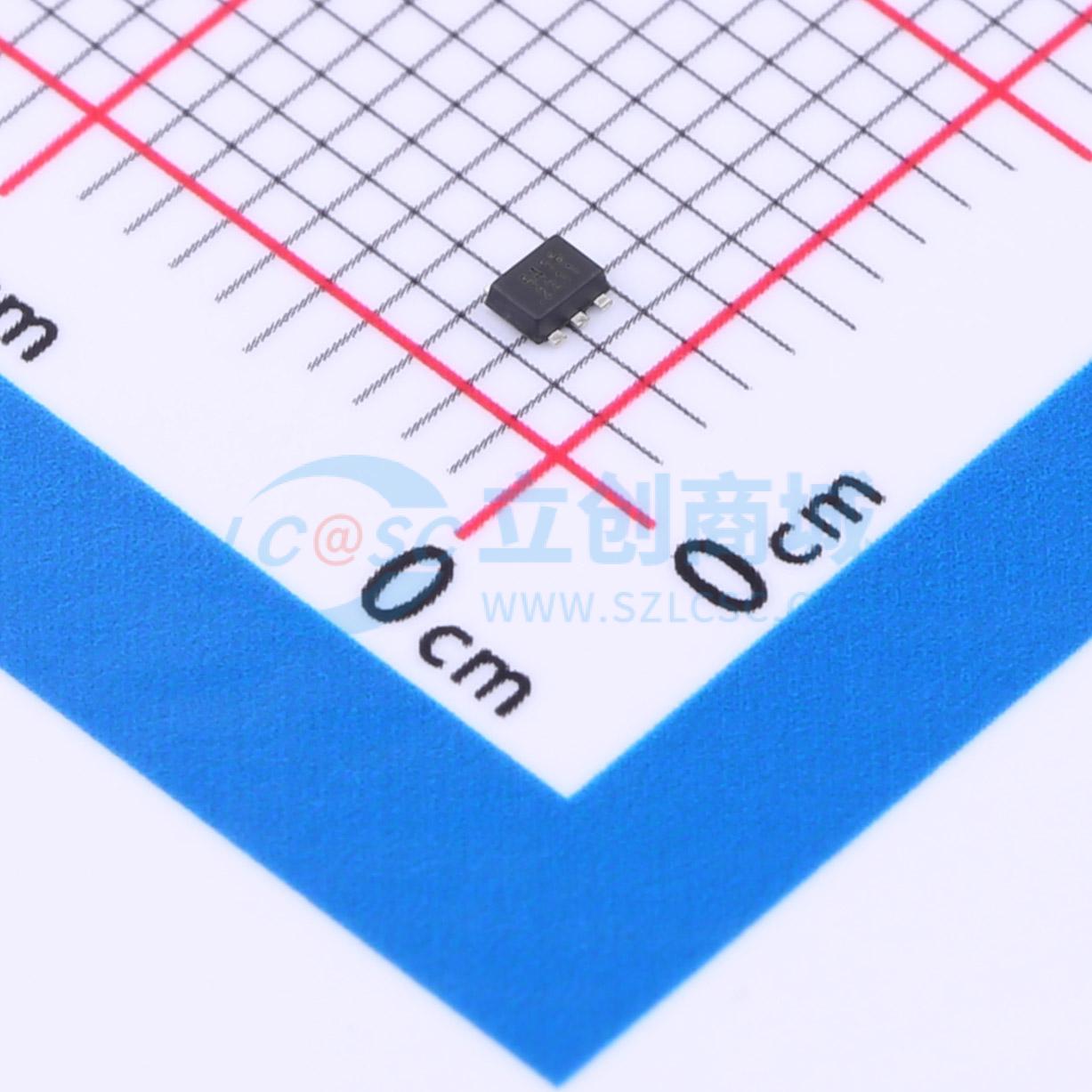

温馨提醒：图片仅供参考，商品以实物为准

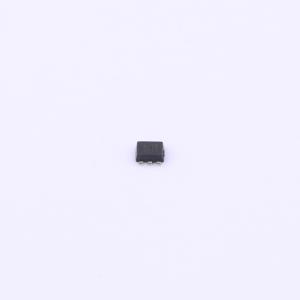

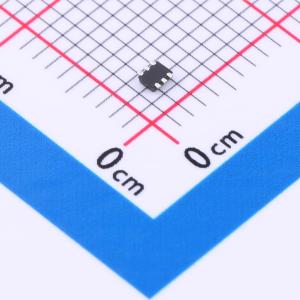

CLAMP0504S
双向TVS 5V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CLAMP0504S是一款超低电容的瞬态电压抑制（TVS）阵列，采用先进的单片硅技术，响应速度快，静电放电（ESD）钳位电压低，是保护电压敏感型高速数据线的理想解决方案。CLAMP0504S电容超低，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±20kV。该器件采用6引脚无铅SOT - 563封装。其尺寸小、电容超低且ESD浪涌能力强，非常适合用于USB 3.0、多媒体及其他高速端口等应用。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- CLAMP0504S
- 商品编号
- C5143687
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
CLAMP0504S是一款超低电容TVS阵列，采用先进的单片硅技术，可实现快速响应时间和低ESD钳位电压，使该器件成为保护电压敏感高速数据线的理想解决方案。CLAMP0504S具有超低电容，典型值为0.3pF，符合IEC 61000 - 4 - 2（ESD）标准，空气放电±25kV，接触放电±20kV。它采用6引脚无铅SOT - 563封装。小尺寸、超低电容和高ESD浪涌能力的结合，使其非常适合用于USB 3.0、多媒体和其他高速端口等应用。
商品特性
- 超低电容：典型值0.3pF（I/O到I/O）
- 超低泄漏：纳安级
- 工作电压：5V
- 低钳位电压
- 可保护多达4条数据线和1条电源线
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±25kV 接触放电：±20kV
- IEC 61000 - 4 - 5（雷击）5A（8/20μs）
- 符合RoHS标准
应用领域
- USB 2.0和USB 3.0端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express和串行SATA端口
- 千兆以太网
- IEEE 1394火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
