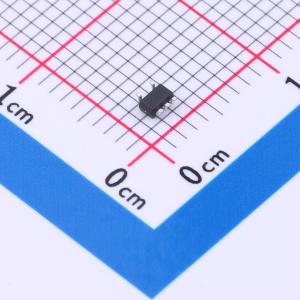

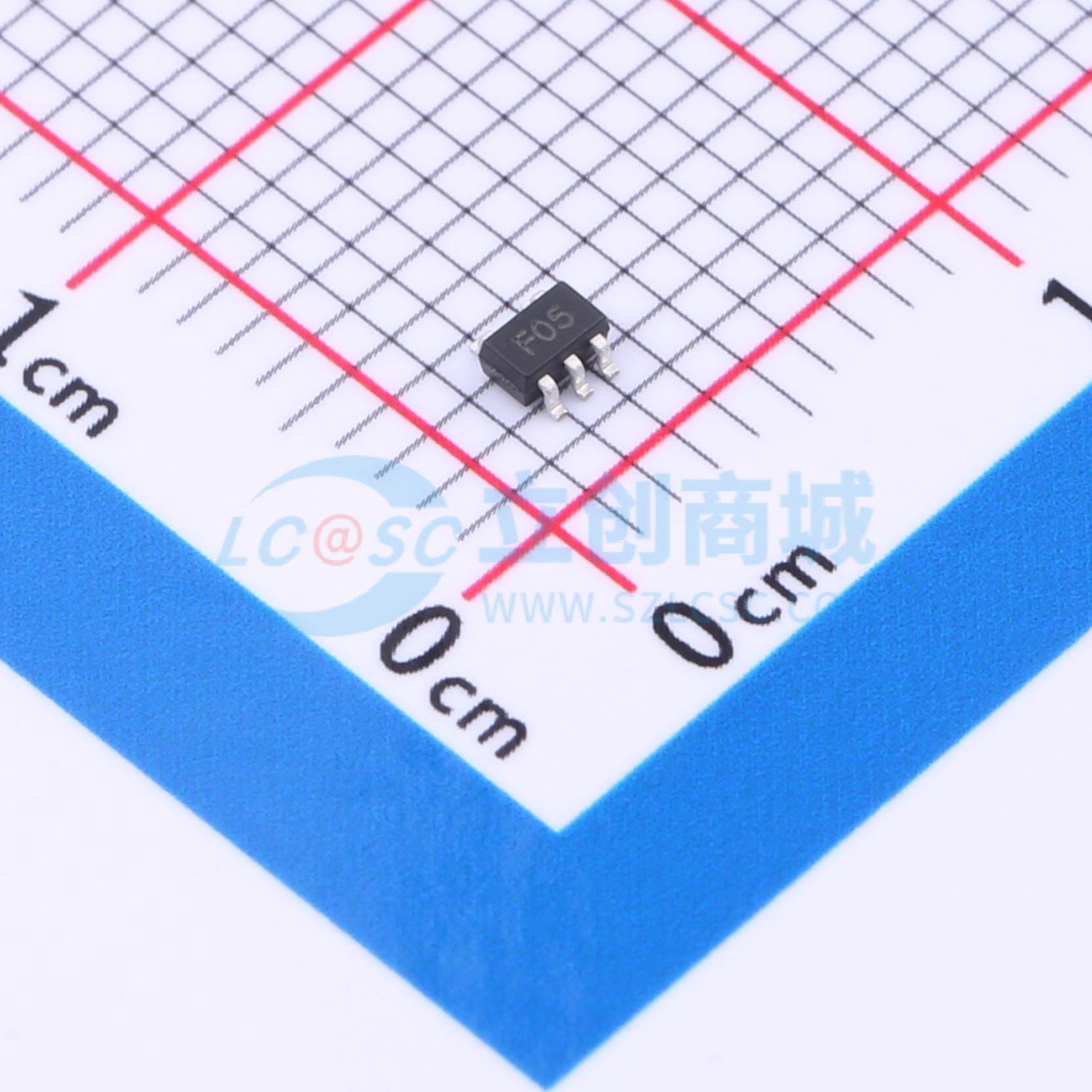

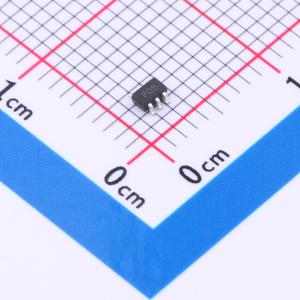

温馨提醒：图片仅供参考，商品以实物为准

SMF05

单向TVS 5V截止峰值浪涌电流：8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SMF系列瞬态电压抑制（TVS）阵列旨在保护敏感电子设备免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或闭锁。它们专为电路板空间有限的应用而设计。每个器件最多可保护四条线路。这些器件为单向器件，可用于信号极性高于地电位的线路。TVS二极管是专门为瞬态抑制而设计的固态器件。它们具有大截面积的结，可传导高瞬态电流。它们具备电路板级保护所需的理想特性，包括快速响应时间、低工作电压和箝位电压，且器件不会老化。SMF系列器件可满足IEC 61000 - 4 - 2标准4级的抗扰度要求。
品牌名称: WPMtek(维攀)
商品型号: SMF05
商品编号: C5143686
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

SMF系列瞬态电压抑制（TVS）二极管阵列旨在保护敏感电子设备，避免其因静电放电（ESD）和其他电压引起的瞬态事件而损坏或发生闩锁。该系列专为电路板空间有限的应用而设计，每个器件最多可保护四条线路。它们为单向器件，可用于信号极性高于地的线路。TVS二极管是专门用于瞬态抑制的固态器件，其特点是具有大截面积结，可传导高瞬态电流。它们具有快速响应时间、低工作电压和钳位电压以及无器件性能退化等优点，适合用于电路板级保护。SMF系列器件可满足IEC 61000 - 4 - 2标准4级的抗扰度要求。

商品特性

低泄漏电流（< 1μA）
工作电压：5V
低钳位电压
保护四条输入/输出（I/O）线路
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电：± 30kV；接触放电：± 30kV
- IEC 61000 - 4 - 5（雷击）：8A（8/20μs）
符合RoHS标准

应用领域

手机及配件
笔记本电脑和手持设备
个人数字助理
便携式仪器
数码相机
外设

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	8A
	峰值脉冲功率(Ppp)	100W
	击穿电压	8.5V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	四路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	60pF
