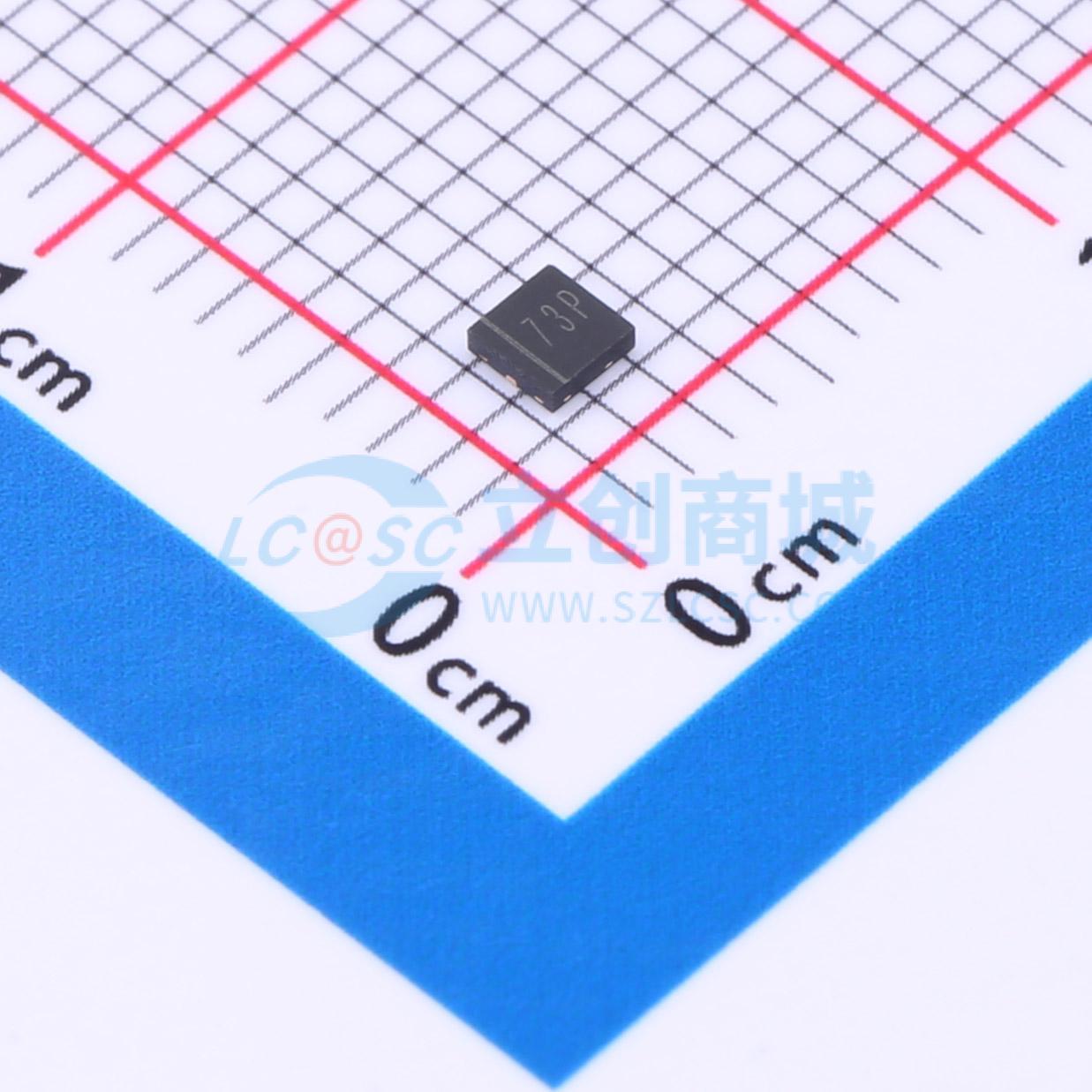

温馨提醒：图片仅供参考，商品以实物为准
WPE0791ZP4
单向TVS 7V截止 峰值浪涌电流：275A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WPE0791ZP4是一款高功率瞬态电压抑制器（TVS），采用领先的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感线路的理想选择。WPE0791ZP4符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用3引脚DFN2020 - 3无铅封装，每个器件可保护一条线路。其小尺寸和高浪涌能力的特点，使其非常适用于手机、液晶显示器、USB和多媒体卡接口等应用。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- WPE0791ZP4
- 商品编号
- C5143683
- 商品封装
- DFN2020-3L
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 275A | |
| 峰值脉冲功率(Ppp) | 6kW@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1000pF |
商品概述
WPE0791ZP4是一款高功率瞬态电压抑制器（TVS），采用领先的单片硅技术，具有快速响应时间和低静电放电（ESD）钳位电压，是保护电压敏感线路的理想解决方案。WPE0791ZP4符合IEC 61000 - 4 - 2（ESD）标准，可承受±30kV空气放电和±30kV接触放电。该器件采用3引脚DFN2020 - 3无铅封装，每个器件可保护一条线路。其小尺寸和高浪涌能力的特点，使其非常适用于手机、液晶显示器、USB和多媒体卡接口等应用。
商品特性
- 6000W脉冲峰值功率（8 / 20μs）
- 低泄漏电流：纳安（nA）级
- 工作电压：7V
- 超低钳位电压
- 单电源线保护
- 符合IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电±30kV，接触放电±30kV
- 符合IEC 61000 - 4 - 5（雷击）275A（8/20μs）
- 符合RoHS标准
应用领域
-电源管理-工业应用-电源保护
