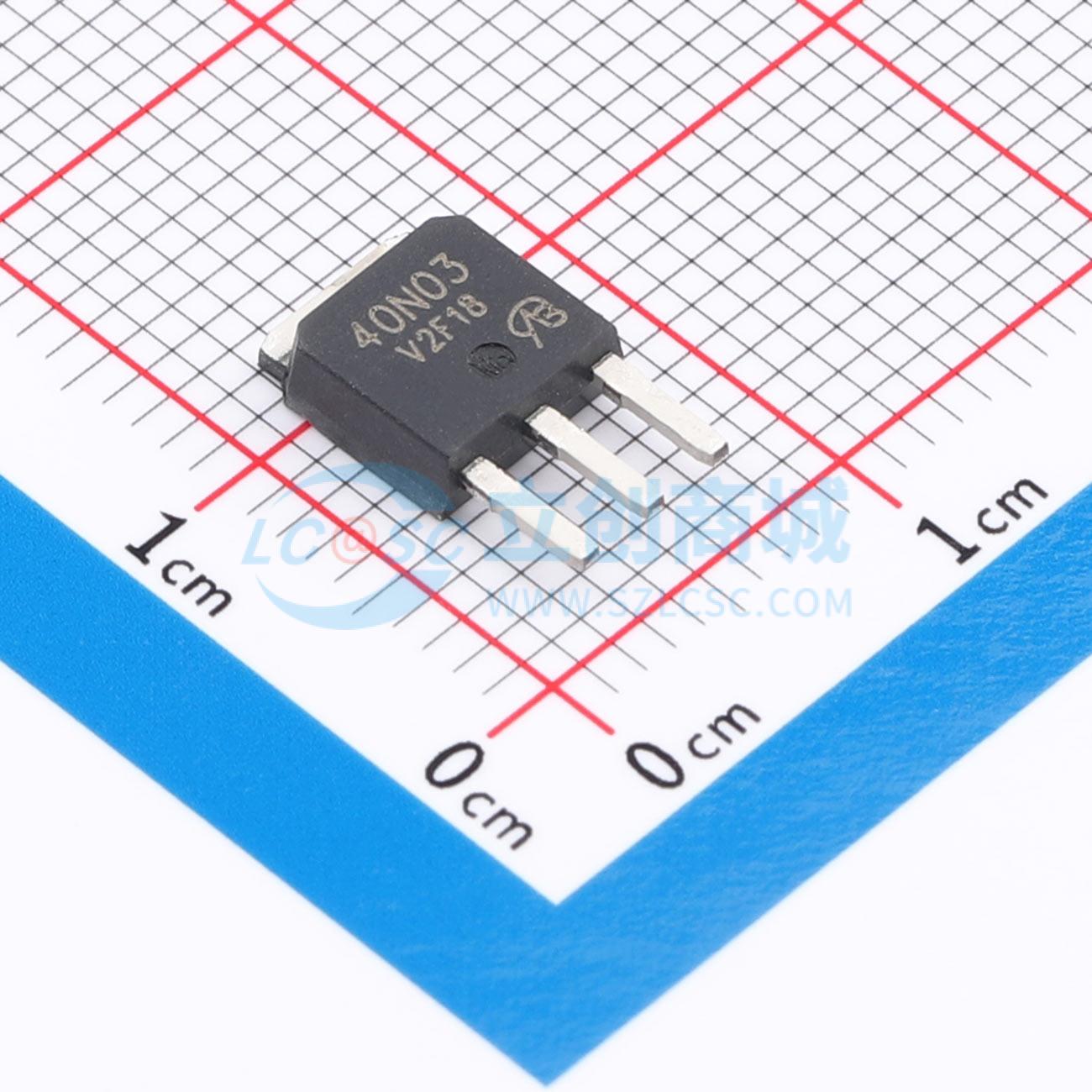

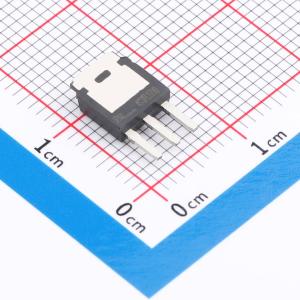

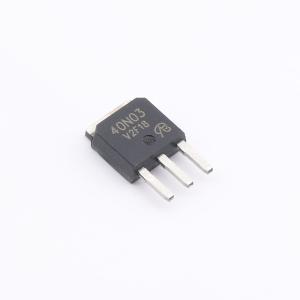

温馨提醒：图片仅供参考，商品以实物为准
CMU40N03-VB
1个N沟道 耐压:30V 电流:14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单极性N沟道场效应管，采用Trench工艺，适用于LED照明控制、电动工具、电池管理系统等领域。TO251；N—Channel沟道,30V；50A；RDS(ON)=7mΩ@VGS=10V,VGS=20V；Vth=1.2~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- CMU40N03-VB
- 商品编号
- C5137378
- 商品封装
- TO-251
- 包装方式
- 管装
- 商品毛重
- 0.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 7mΩ@10V,45A | |
| 耗散功率(Pd) | 18W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 1.7nF@15V | |
| 反向传输电容(Crss) | 150pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET
- 100%进行栅极电阻（Rg）测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- DC/DC 转换器-便携式应用的负载开关
