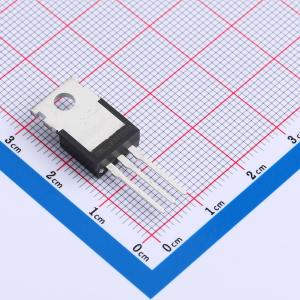

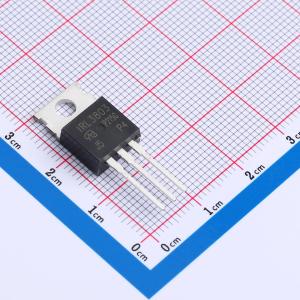

温馨提醒：图片仅供参考，商品以实物为准
IRL3803PBF-VB
1个N沟道 耐压:30V 电流:140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单体N沟道场效应管，采用Trench工艺，适用于电源开关模块、汽车电子模块、工业自动化控制模块等领域。TO220；N—Channel沟道,30V；140A；RDS(ON)=2mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRL3803PBF-VB
- 商品编号
- C5137396
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 2mΩ@10V,38.8A | |
| 耗散功率(Pd) | 3.75W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 171nC@10V | |
| 输入电容(Ciss) | 8.4nF@15V | |
| 反向传输电容(Crss) | 970pF@15V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET
- 100% 进行栅极电阻（Rg）测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- 直流-直流（DC/DC）转换器
- 便携式应用的负载开关
