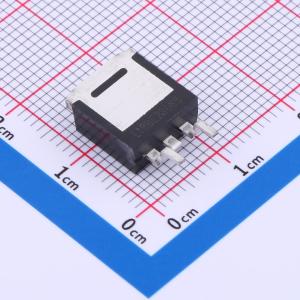

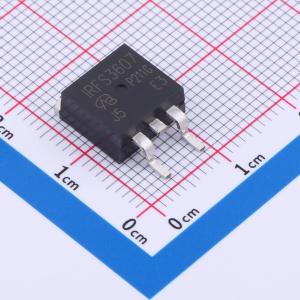

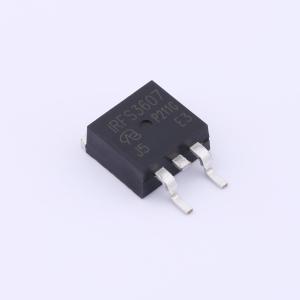

IRFS3607TRPBF-VB
1个N沟道 耐压:80V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单极性N型沟道MOSFET，采用Trench工艺制造，适用于需要高性能、高可靠性和高效率的功率电子模块，如电源管理、电动车辆和工业自动化等领域。TO263；N—Channel沟道,80V；120A；RDS(ON)=6mΩ@VGS=10V,VGS=20V；Vth=2.5~4.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- IRFS3607TRPBF-VB
- 商品编号
- C5137403
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 编带
- 商品毛重
- 2.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53.5nC@10V | |
| 输入电容(Ciss) | 3.33nF | |
| 反向传输电容(Crss) | 95pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.395nF |
商品概述
这款第三代原边调节（PSR）且高度集成的PWM控制器具备多项特性，可提升低功率反激式转换器的性能。FSEZ1317的专有拓扑结构TRUECURRENT能够实现精确的恒流（CC）调节，并简化电池充电器应用的电路设计。与传统设计或线性变压器相比，可打造出低成本、更小且更轻的充电器。 为最大限度降低待机功耗，专有绿色模式提供关断时间调制功能，可在轻载条件下线性降低PWM频率。绿色模式有助于电源满足节能要求。 使用FSEZ1317，充电器只需少量外部元件，成本可降至最低。
商品特性
- 待机功耗低于30mW
- 高压启动
- 外部元件数量最少
- 无需次级反馈电路的恒压（CV）和恒流（CC）控制
- 绿色模式：线性降低PWM频率
- 固定PWM频率为50kHz，采用频率跳变解决EMI问题
- CV模式下的线缆补偿
- CV模式下的峰值电流模式控制
- 逐周期电流限制
- 具备自动重启功能的VDD过压保护
- VDD欠压锁定（UVLO）
- 栅极输出最大电压钳位在15V
- 具备自动重启功能的固定过温保护
- 提供7引脚SOP和DIP封装
应用领域
- 手机、无绳电话、PDA、数码相机、电动工具等的电池充电器-替代线性变压器和RCC开关电源
