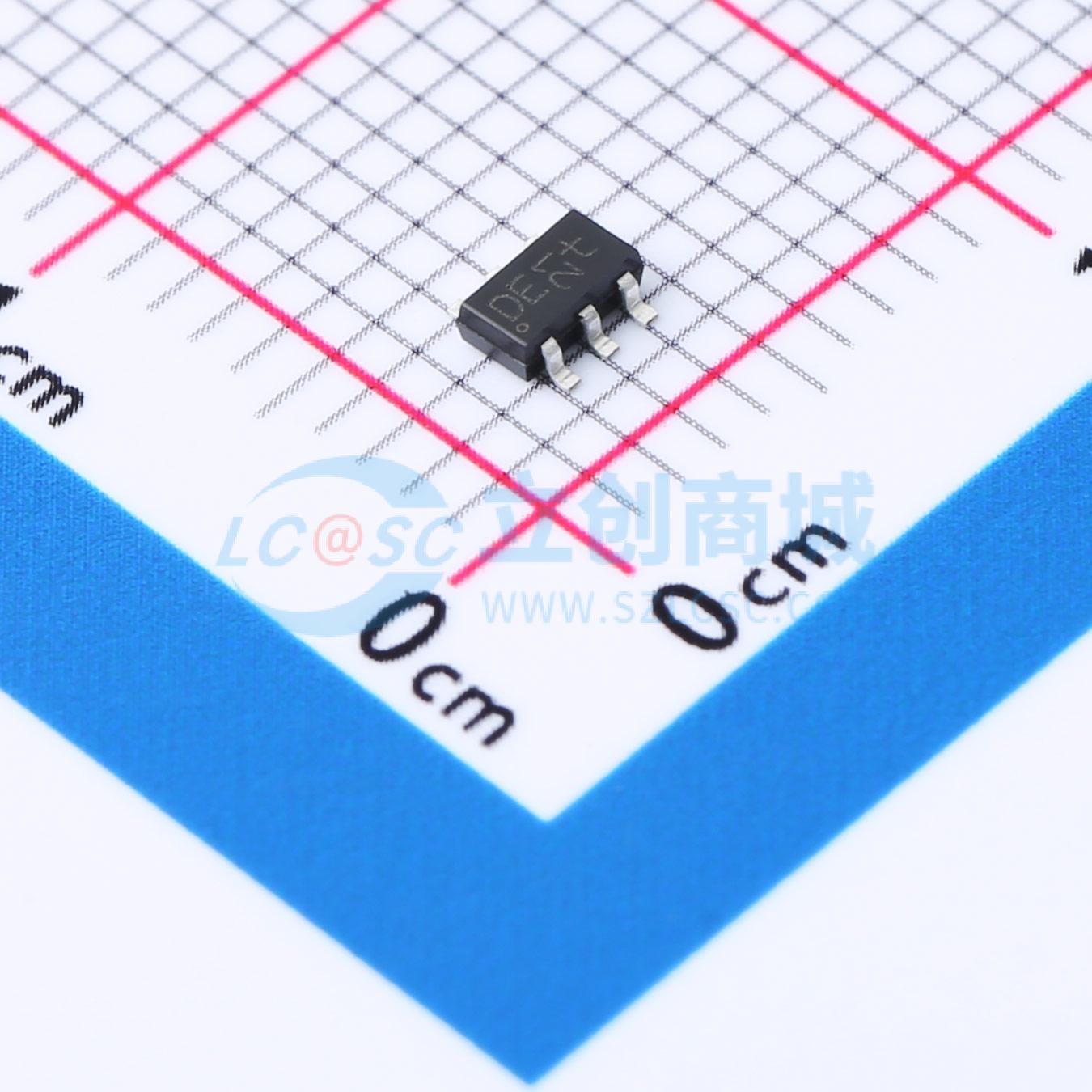

温馨提醒：图片仅供参考，商品以实物为准
PUSB2X4DH
PUSB2X4DH
- 描述
- 该器件旨在保护USB 2.0端口等高速接口免受静电放电（ESD）影响。该器件包含四个用于高速信号线的高级ESD保护二极管结构。它采用小型SOT457（SC - 74）表面贴装器件（SMD）塑料封装。所有信号线均采用特殊二极管配置进行保护，最大线路电容超低，仅为0.85 pF。根据IEC 61000 - 4 - 2标准4级要求，这种配置可为下游组件提供高达±12 kV接触式ESD电压保护。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB2X4DH
- 商品编号
- C553548
- 商品封装
- SC-74(TSOP-6)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | - | |
| 钳位电压 | 4.3V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.85pF |
商品概述
该器件旨在保护高速接口（如USB 2.0端口）免受静电放电（ESD）影响。 该器件包含四个用于高速信号线的高级ESD保护二极管结构。它采用小型SOT457（SC - 74）表面贴装器件（SMD）塑料封装。 所有信号线均采用特殊的二极管配置进行保护，该配置的线路电容极低，最大为0.85 pF。根据IEC 61000 - 4 - 2标准4级要求，这种配置可为下游组件提供高达±12 kV接触式ESD电压的保护。
商品特性
- 为USB 2.0提供系统ESD保护
- 所有信号线均集成了轨到轨钳位二极管，根据IEC 61000 - 4 - 2标准4级要求，可为下游提供±12 kV的ESD保护
- 每个通道的线路电容最大为0.85 pF
应用领域
-便携式设备-电视、显示器-DVD录像机和播放器-笔记本电脑、主板、显卡和端口-机顶盒和游戏机
