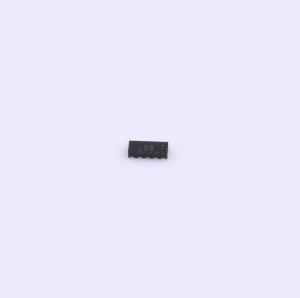

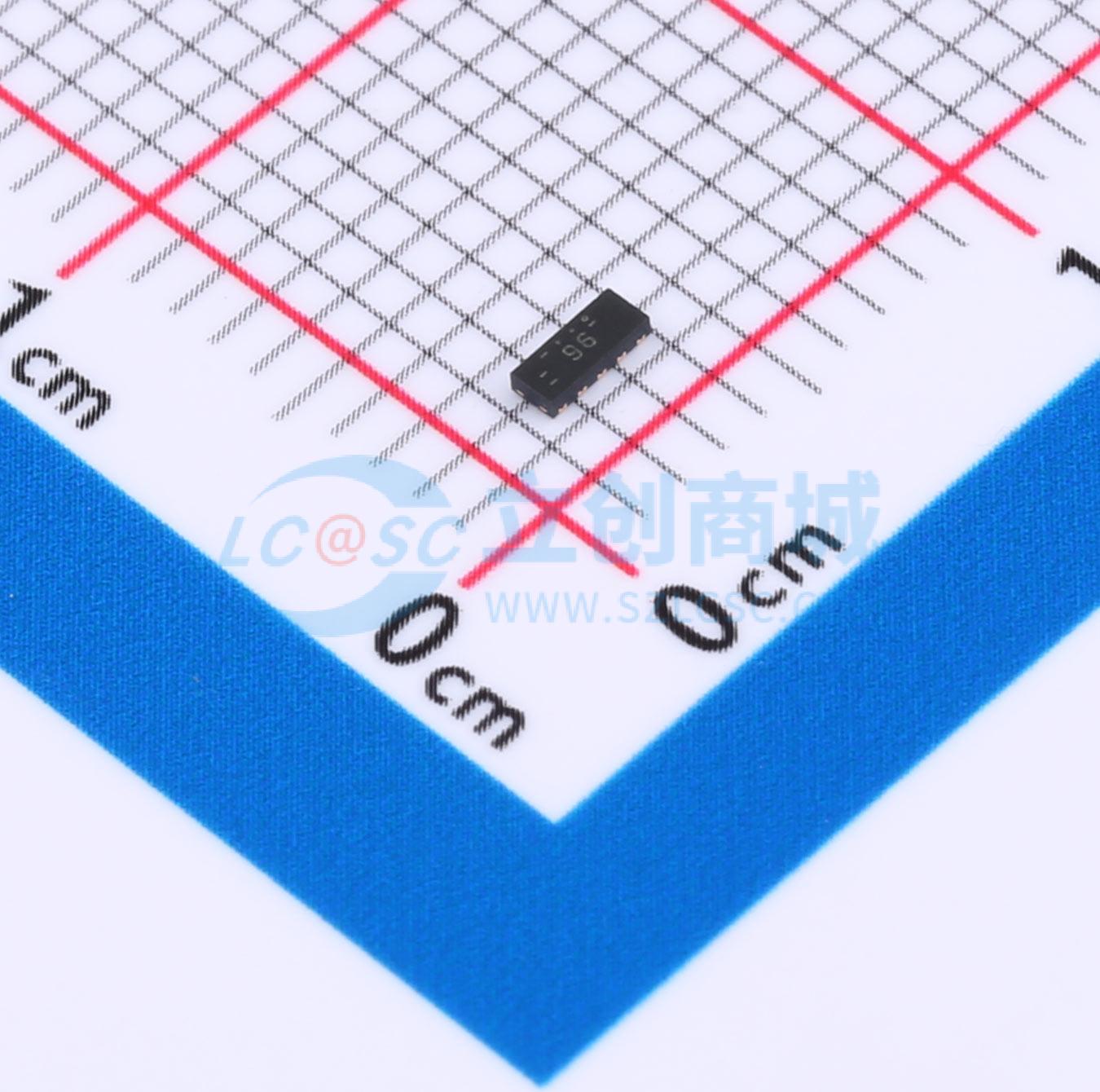

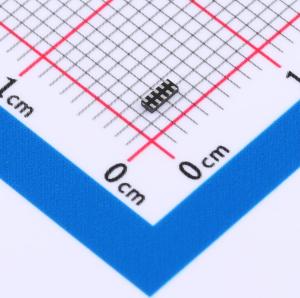

温馨提醒：图片仅供参考，商品以实物为准
PUSB3F99X
ESD 峰值浪涌电流：5.2A -4.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含四个用于超高速信号线的高级ESD保护二极管结构，采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB3F99X
- 商品编号
- C553552
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 钳位电压 | 4.6V | |
| 峰值脉冲电流(Ipp) | -4.4A；5.2A | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
该器件旨在保护高速接口，如超高速USB、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。 该器件包含四个用于超高速信号线的高级ESD保护二极管结构，并采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。 所有信号线均由特殊的二极管配置保护，仅提供0.5 pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±10 kV接触的ESD电压保护，超过了IEC 61000 - 4 - 2的4级标准。
商品特性
- 为USB 2.0和超高速USB 3.1、HDMI 2.0、DisplayPort、eSATA和LVDS提供系统ESD保护
- 所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2 4级标准的±10 kV ESD保护
- 匹配的0.5 mm走线间距
- 信号线在信号对之间的匹配电容≤0.05 pF
- 每个通道的线路电容仅为0.5 pF
- 设计友好的“直通式”信号路由
应用领域
-电视和显示器-DVD录像机和播放器-笔记本电脑、主板显卡和端口-机顶盒和游戏机
