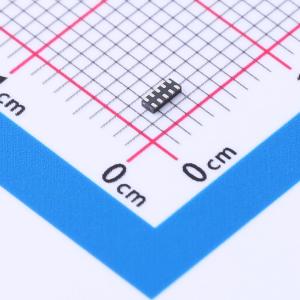

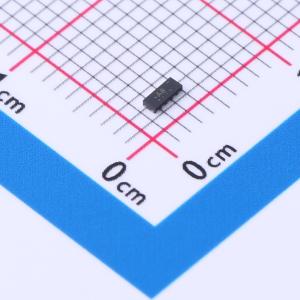

温馨提醒：图片仅供参考，商品以实物为准

PUSB3FA2Z

ESD 峰值浪涌电流：7A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 该设备旨在保护诸如10 Gbps的SuperSpeed USB 3.1、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口等高速接口免受静电放电（ESD）的影响。该设备包括一个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该设备封装在一个无引脚的小型DFN2510A-10（SOT1176-1）塑料封装中。所有信号线都由一种特殊二极管配置保护，提供最大仅为0.2 pF的极低线路电容。这些二极管采用箝位结构，以提供对高达±15 kV接触电压的下游组件的保护，超过了IEC 61000-4-2标准的4级要求。
品牌名称: Nexperia(安世)
商品型号: PUSB3FA2Z
商品编号: C553555
商品封装: DFN2510-10
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

该器件旨在保护高速接口，如 10 Gbps 的 SuperSpeed USB 3.1、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含一个高级 ESD 保护二极管结构，可保护超高速信号线的敏感发射机和接收机。该器件采用无引脚小型 DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊的二极管配置进行保护，其线路电容极低，最大仅为 0.2 pF。这些二极管采用回滞结构，可为下游组件提供高达 ± 15 kV 接触 ESD 电压的保护，超过了 IEC 61000 - 4 - 2 标准的 4 级要求。

商品特性

为 USB 2.0 和 10 Gbps 的 SuperSpeed USB 3.1、HDMI、DisplayPort、eSATA 和 LVDS 提供系统级 ESD 保护
每个通道的线路电容最大仅为 0.2 pF
出色的系统保护：极深的回滞特性与仅 0.4 Ω 的动态电阻相结合
所有信号线均集成了轨到轨钳位二极管，可为下游提供超过 IEC 61000 - 4 - 2 标准 4 级的 ± 15 kV ESD 保护
匹配的 0.5 mm 走线间距
信号线的信号对之间匹配电容 ≤ 0.05 pF
设计友好的“直通式”信号路由

应用领域

智能手机、平板电脑、移动互联网设备（MID）和便携式设备
电视和显示器
DVD 录像机和播放器
笔记本电脑、主板显卡和端口
机顶盒和游戏机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	钳位电压	5V
	峰值脉冲电流(Ipp)	7A@8/20us
	击穿电压	5.5V
	反向电流(Ir)	1nA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.2pF
