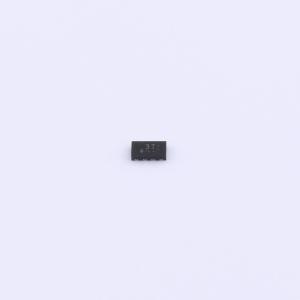

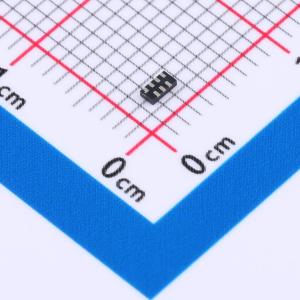

PUSB3TB6AZ
超高速接口ESD保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该设备旨在保护高速接口，如SuperSpeed和Hi-Speed USB组合接口、Secure Digital (SD)卡3.0接口以及Thunderbolt接口，防止静电放电(ESD)。该设备包含六个用于超高速信号线的高级ESD保护二极管结构，并封装在DFN2111-7 (SOT1358-1)无引脚超小型表面贴装(SMD)塑料封装中。所有信号线都由一种特殊的二极管结构保护，提供仅为0.27 pF的极低线路电容。这些二极管利用独特的箝位结构，以提供对高达±10 kV接触放电的下游组件的保护，超过了IEC 61000-4-2标准的第4等级。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB3TB6AZ
- 商品编号
- C553556
- 商品封装
- XSON-7(1.2x2.2)
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 钳位电压 | 4.8V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.27pF |
商品概述
该器件旨在保护高速接口，如超高速和高速USB组合、安全数码（SD）卡3.0和雷电接口，免受静电放电（ESD）影响。 该器件包含六个用于超高速信号线的高级ESD保护二极管结构，并采用DFN2111-7（SOT1358-1）无引脚超小型表面贴装器件（SMD）塑料封装。 所有信号线均由特殊的二极管结构保护，仅提供0.27pF的超低线路电容。这些二极管采用独特的回滞结构，以便为下游组件提供高达±10kV接触的ESD电压保护，超过IEC 61000 - 4 - 2的4级标准。
商品特性
- 为USB 2.0和USB 3.2组合、SD卡3.0和雷电接口提供系统ESD保护
- 所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2 4级标准的±10kV ESD保护
- 匹配0.5mm走线间距
- 信号线在信号对之间的匹配电容≤0.05pF
- 每个通道的线路电容仅为0.27pF
- 设计友好的直通信号路由
应用领域
- 便携式和可穿戴设备
- 智能手机和平板电脑
- 电视和显示器
- DVD录像机和播放器
- 笔记本电脑、主板显卡和端口
- 机顶盒和游戏机
