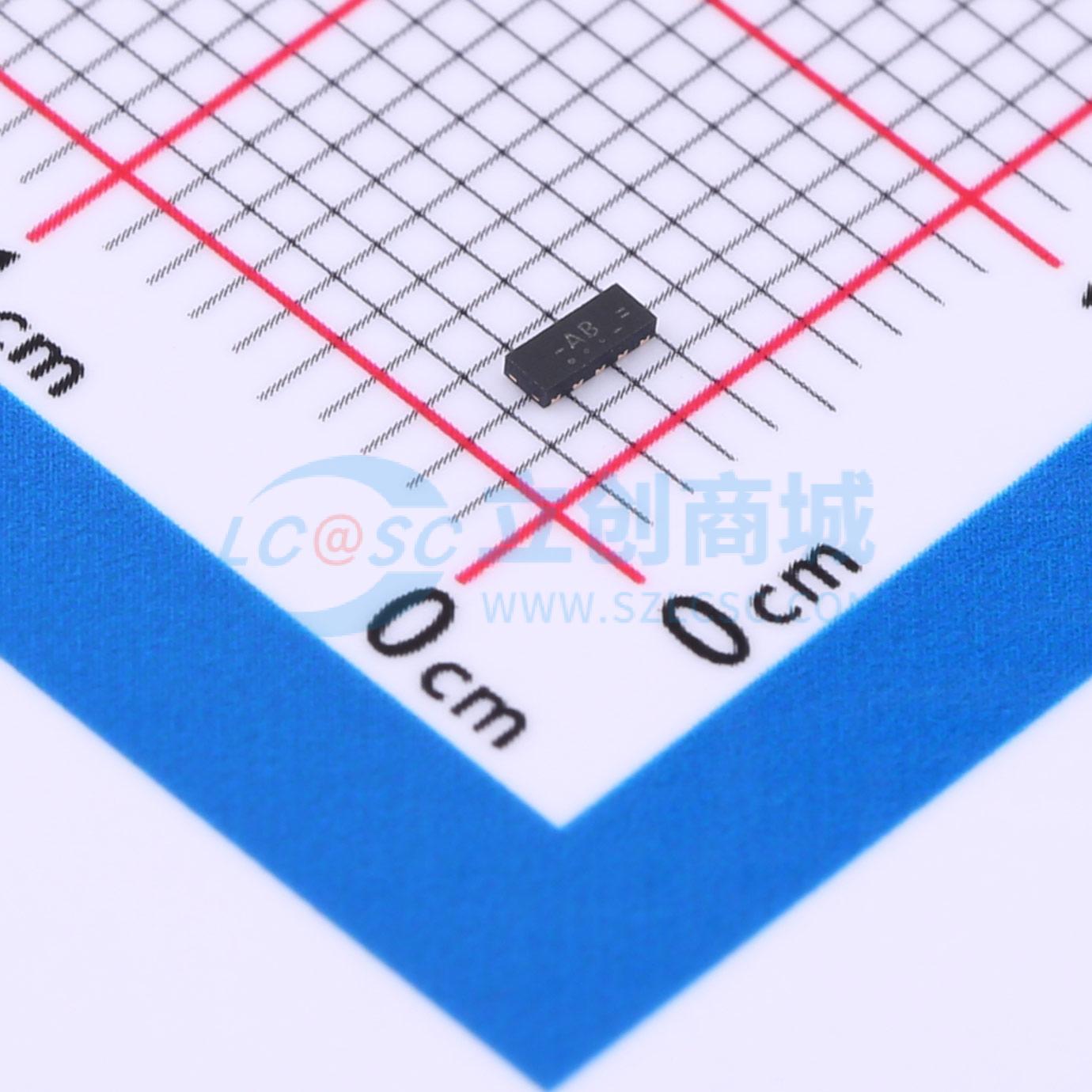

温馨提醒：图片仅供参考，商品以实物为准

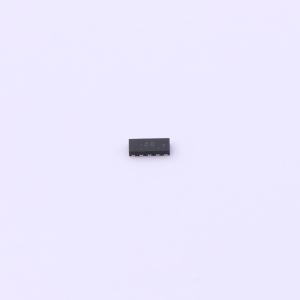

PUSB3AB4Z
ESD 3.3V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口免受静电放电（ESD）影响。该器件包含一个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射机和接收机。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。所有信号线均采用特殊的二极管配置进行保护，最大线路电容仅为0.2 pF。这些二极管采用回滞结构，以便为下游组件提供高达±15 kV接触ESD电压的保护，超过了IEC 61000 - 4 - 2标准的4级要求。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB3AB4Z
- 商品编号
- C553549
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
该器件旨在保护高速接口，如10 Gbps的SuperSpeed USB 3.2、高清多媒体接口（HDMI）、DisplayPort、外部串行高级技术附件（eSATA）和低压差分信号（LVDS）接口，免受静电放电（ESD）影响。 该器件包含一个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该器件采用无引脚小型DFN2510A - 10（SOT1176 - 1）塑料封装。 所有信号线均采用特殊的二极管配置进行保护，最大线路电容超低，仅为0.2 pF。这些二极管采用回滞结构，可为下游组件提供高达±15 kV接触ESD电压的保护，超过了IEC 61000 - 4 - 2标准的4级要求。
商品特性
- 为USB 2.0和10 Gbps的SuperSpeed USB 3.2、HDMI、DisplayPort、eSATA和LVDS提供系统级ESD保护
- 每个通道的最大线路电容仅为0.2 pF
- 出色的系统保护：极深的回滞特性与仅0.4 Ω的动态电阻相结合
- 所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2标准4级要求的±15 kV ESD保护
- 匹配的0.5 mm走线间距
- 信号线对之间的匹配电容≤0.05 pF
- 便于设计的“直通式”信号布线
应用领域
- 智能手机、平板电脑、移动互联网设备（MID）和便携式设备
- 电视和显示器
- DVD刻录机和播放器
- 笔记本电脑、主板显卡和端口
- 机顶盒和游戏机
