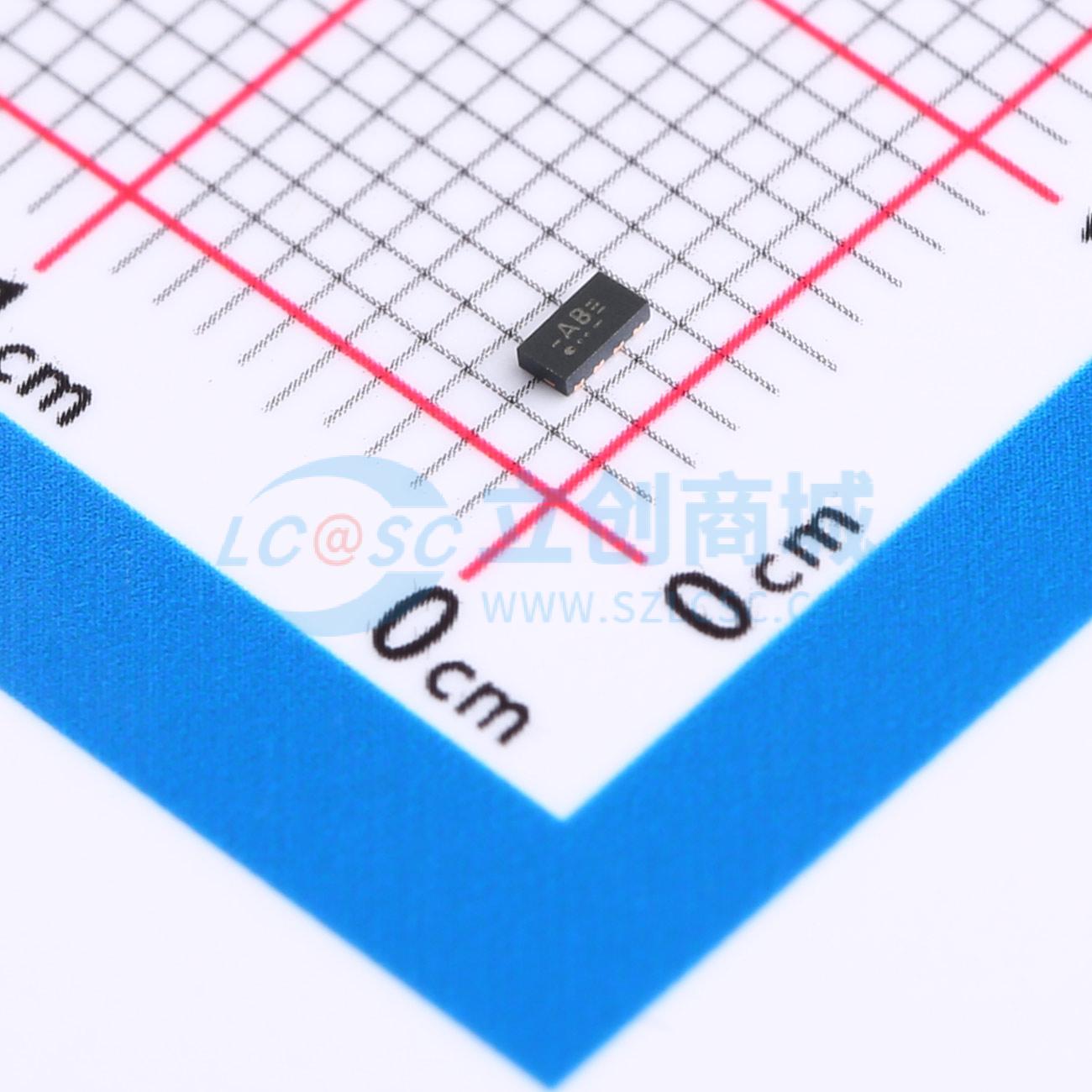

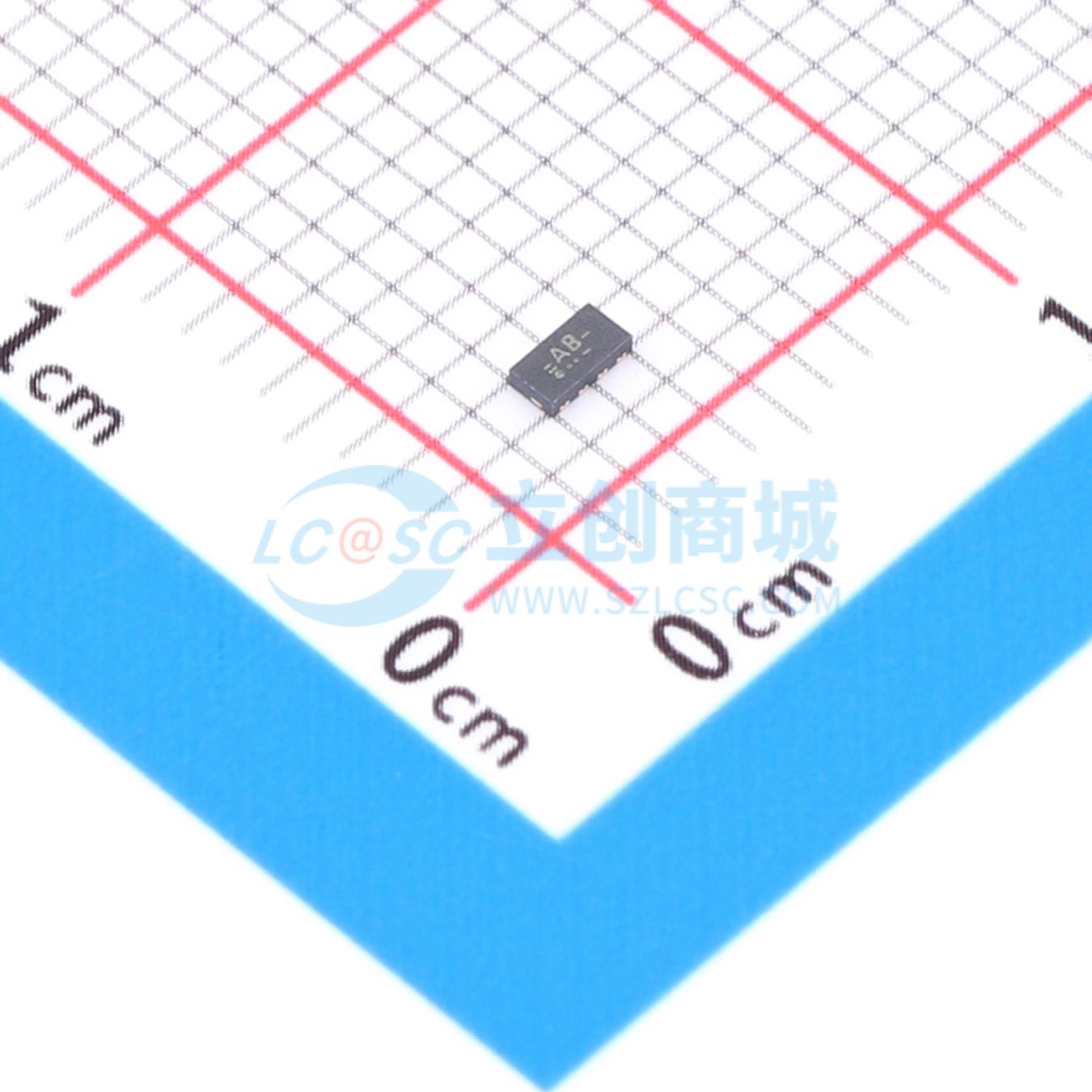

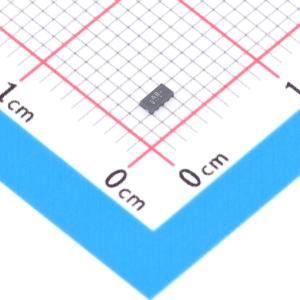

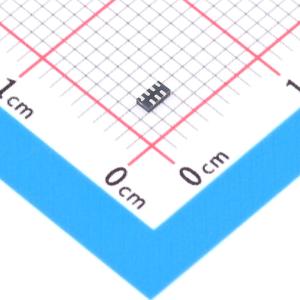

PUSB3AB6Z
ESD 3.3V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该设备旨在保护高速接口，如SuperSpeed和Hi-Speed USB组合接口、Secure Digital (SD)卡3.0接口以及Thunderbolt接口免受静电放电(ESD)的影响。设备包含六个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该设备封装在无引脚超小型DFN2111-7（SOT1358-1）表面贴装(SMD)塑料封装中。所有信号线都通过一种特殊的二极管配置进行保护，提供仅为0.15 pF的回跳超低线路电容。这些二极管采用回跳结构，以提供对高达±15 kV接触电压的下游组件的保护，超过IEC 61000-4-2标准第4级的要求。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PUSB3AB6Z
- 商品编号
- C553550
- 商品封装
- XSON-7(1.2x2.2)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 六路 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
该器件旨在保护高速接口，如超高速和高速USB组合、安全数字（SD）卡3.0和雷电接口，免受静电放电（ESD）影响。 该器件包含六个高级ESD保护二极管结构，用于保护超高速信号线的敏感发射器和接收器。该器件采用无引脚超小型DFN2111 - 7（SOT1358 - 1）表面贴装器件（SMD）塑料封装。 所有信号线均采用特殊的二极管配置进行保护，提供仅0.15 pF的回滞超低线路电容。这些二极管采用回滞结构，可为下游组件提供高达±15 kV接触的ESD电压保护，超过了IEC 61000 - 4 - 2的4级标准。
商品特性
- 为USB 2.0和USB 3.1组合、SD卡3.0和雷电接口提供系统级ESD保护
- 支持10 Gbps的超高速USB 3.1
- 每个通道的线路电容仅为0.15 pF
- 所有信号线均集成了轨到轨钳位二极管，可为下游提供超过IEC 61000 - 4 - 2 4级标准的±15 kV ESD保护
- 匹配的0.5 mm走线间距
- 设计友好的直通式信号路由
应用领域
- 便携式和可穿戴设备
- 智能手机、平板电脑
- 电视和显示器
- DVD录像机和播放器
- 笔记本电脑、主板显卡和端口
- 机顶盒和游戏机
