温馨提醒：图片仅供参考，商品以实物为准

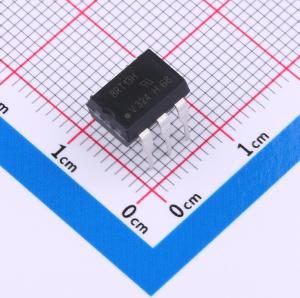

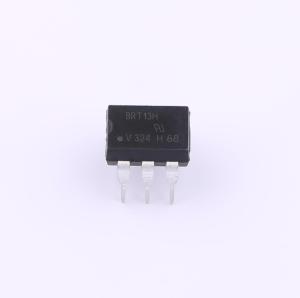

BRT13H
停产 BRT13H
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- BRT13H
- 商品编号
- C5137028
- 商品封装
- DIP-6
- 包装方式
- 编带
- 商品毛重
- 0.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.1V | |
| 输出电流 | 300mA | |
| 隔离电压(Vrms) | 4.42kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 800V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -40℃~+100℃ | |
| 电流传输比(CTR)最小值 | - | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 630mW | |
| 正向电流(If) | 20mA |
商品概述
BRT11、BRT12和BRT13产品系列由交流光耦合器非零电压检测器组成，该检测器包含两个电绝缘的横向功率IC，这些IC在输出端集成了晶闸管系统、光电探测器和噪声抑制功能，输入端采用红外砷化镓二极管。
商品特性
- 均方根电流（ITRMS） = 300 mA
- 高静态电压变化率（dV/dt） < 10,000 V/μs
- 输入和输出电路之间电绝缘
- 与微计算机兼容——触发电流极低
- 触发电流——（IFT < 1.2 mA）BRT12F；（IFT < 2 mA）BRT11H、BRT12H、BRT13H；（IFT < 3 mA）BRT12M、BRT13M
- 非零电压检测器具有高输入灵敏度
应用领域
- 工业控制
- 办公设备
- 家用电器
