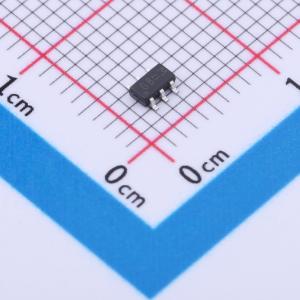

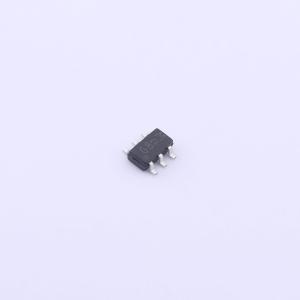

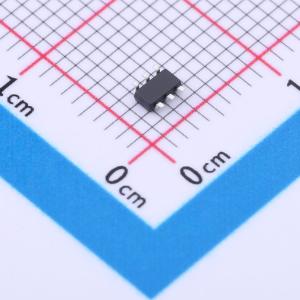

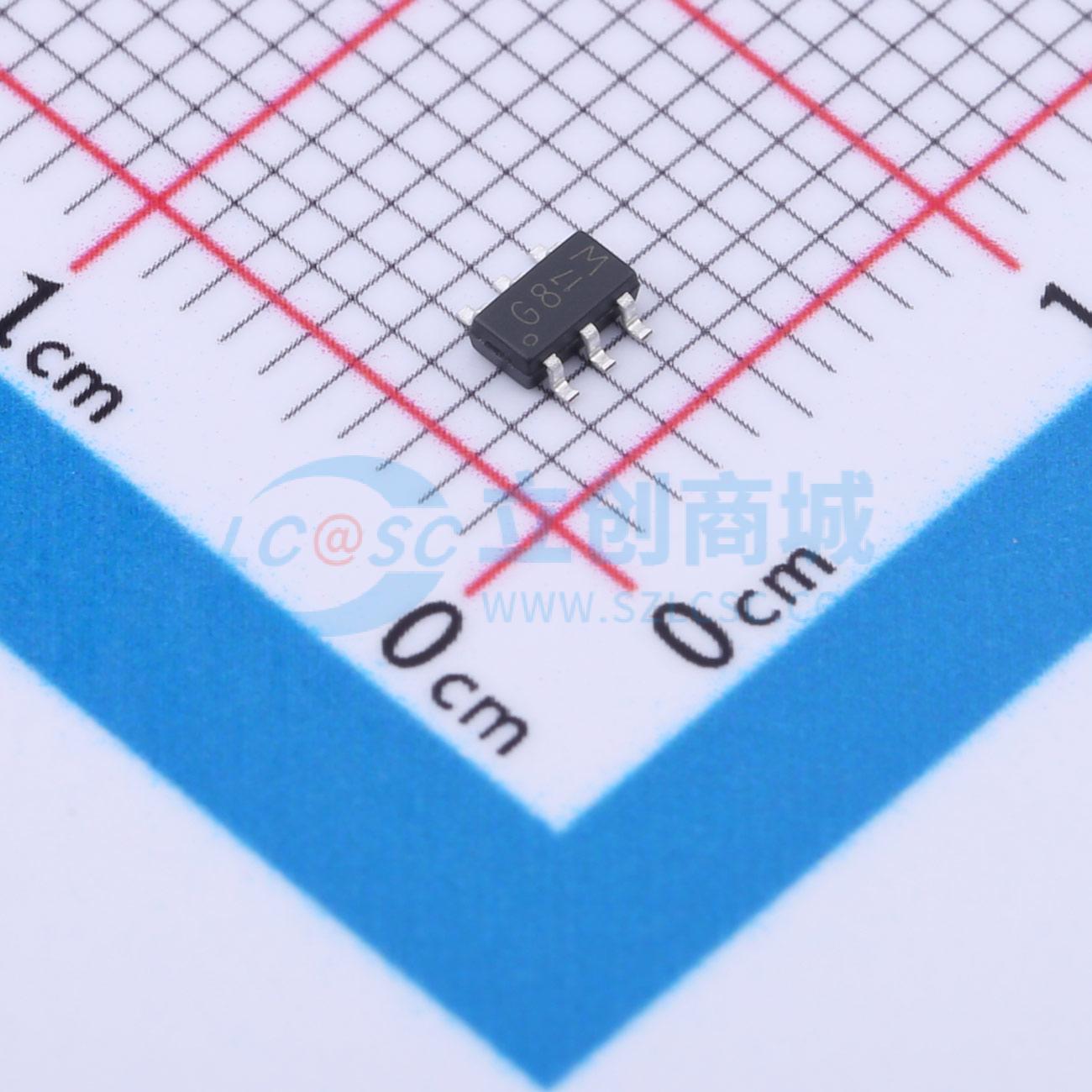

PMN30UNEX
1个N沟道 耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道增强型场效应晶体管（FET），采用沟槽MOSFET技术，封装于小型SOT457（SC-74）表面贴装塑料封装中。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PMN30UNEX
- 商品编号
- C552979
- 商品封装
- SOT-457
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 36mΩ@4.5V,4.8A | |
| 耗散功率(Pd) | 1.24W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 900mV | |
| 栅极电荷量(Qg) | 9nC@4.5V | |
| 输入电容(Ciss) | 558pF@10V | |
| 反向传输电容(Crss) | 45pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用沟槽MOSFET技术的小尺寸SOT457（SC - 74）表面贴装器件（SMD）塑料封装N沟道增强型场效应晶体管（FET）。
商品特性
- 沟槽MOSFET技术
- 低阈值电压
- 极快速开关
- 增强的1240 mW功率耗散能力
- 静电放电（ESD）保护>1 kV HBM
应用领域
- LED驱动器
- 电源管理
- 低端负载开关
- 开关电路
