温馨提醒：图片仅供参考，商品以实物为准

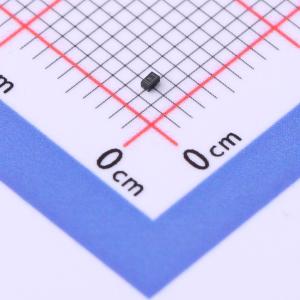

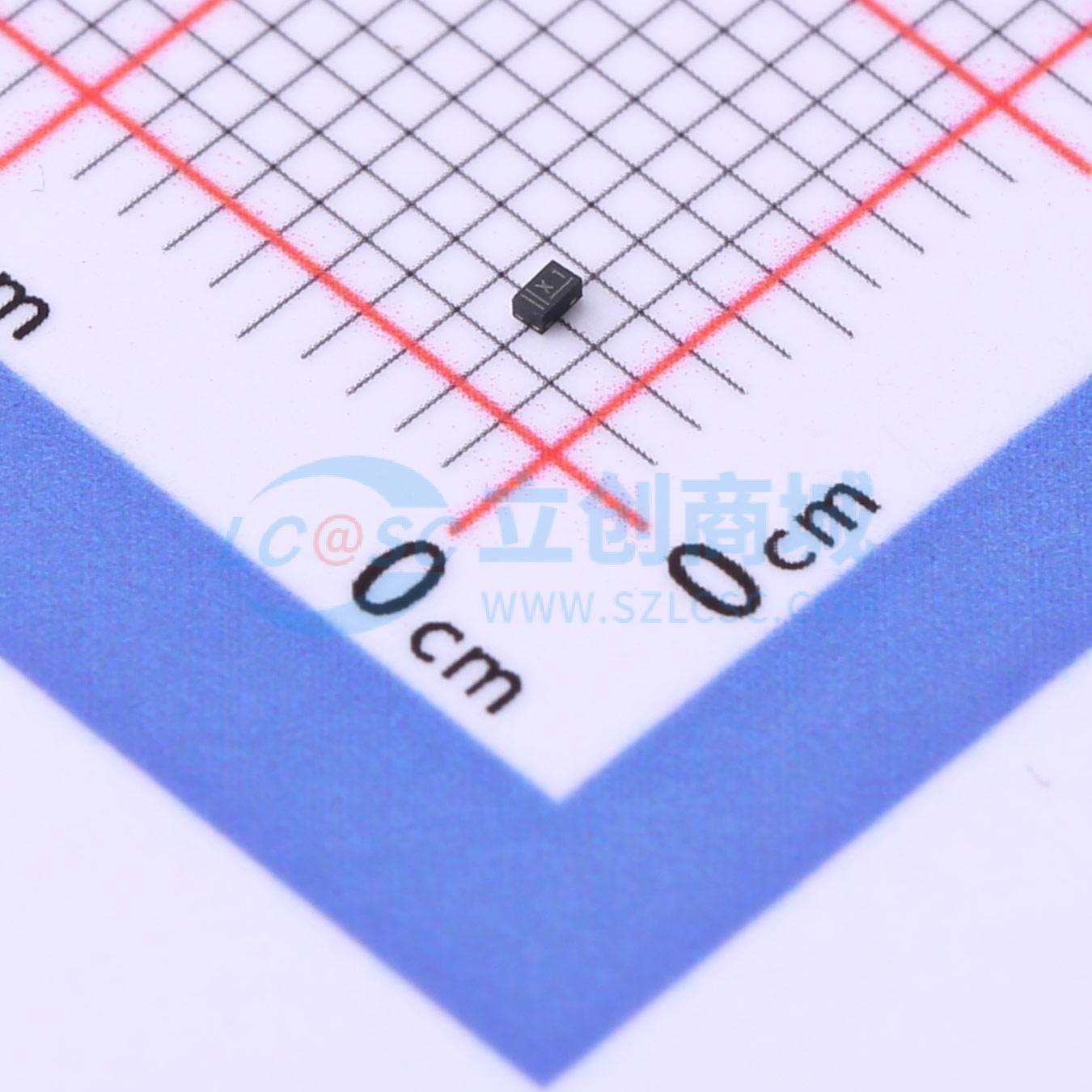

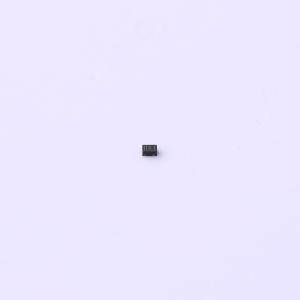

PESD3V3V1BL
双向ESD 3.3V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低电容双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用无引脚超小型SOD882（DFN1006 - 2）表面贴装器件（SMD）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3V1BL
- 商品编号
- C552531
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11pF |
商品概述
低电容双向静电放电（ESD）保护二极管，旨在保护单条信号线免受ESD及其他瞬态影响造成的损坏。该器件采用无引脚超小型SOD882（DFN1006 - 2）表面贴装器件（SMD）塑料封装。
商品特性
- 单线路双向ESD保护
- 超小型SMD塑料封装
- 低钳位电压：在16 A传输线脉冲（TLP）下，VCL = 9.8 V
- 超低漏电流：IRM < 1 nA
- 高达30 kV的ESD保护
- 反向关断电压VRWM = 3.3 V
- 符合IEC 61000 - 4 - 2；4级（ESD）
- 符合IEC 61000 - 4 - 5（浪涌）；脉冲峰值电流IPPM = 5 A
- 符合IEC 61000 - 4 - 5（浪涌）；脉冲峰值电流IPPM = 6.14 A（平均测量值）
- 通过AEC - Q101认证
应用领域
- 高灵敏度接口线路的ESD和浪涌保护
- 通用接口线路的ESD和浪涌保护
- 便携式电子设备
- 通信设备
- 消费类设备
- 计算设备
