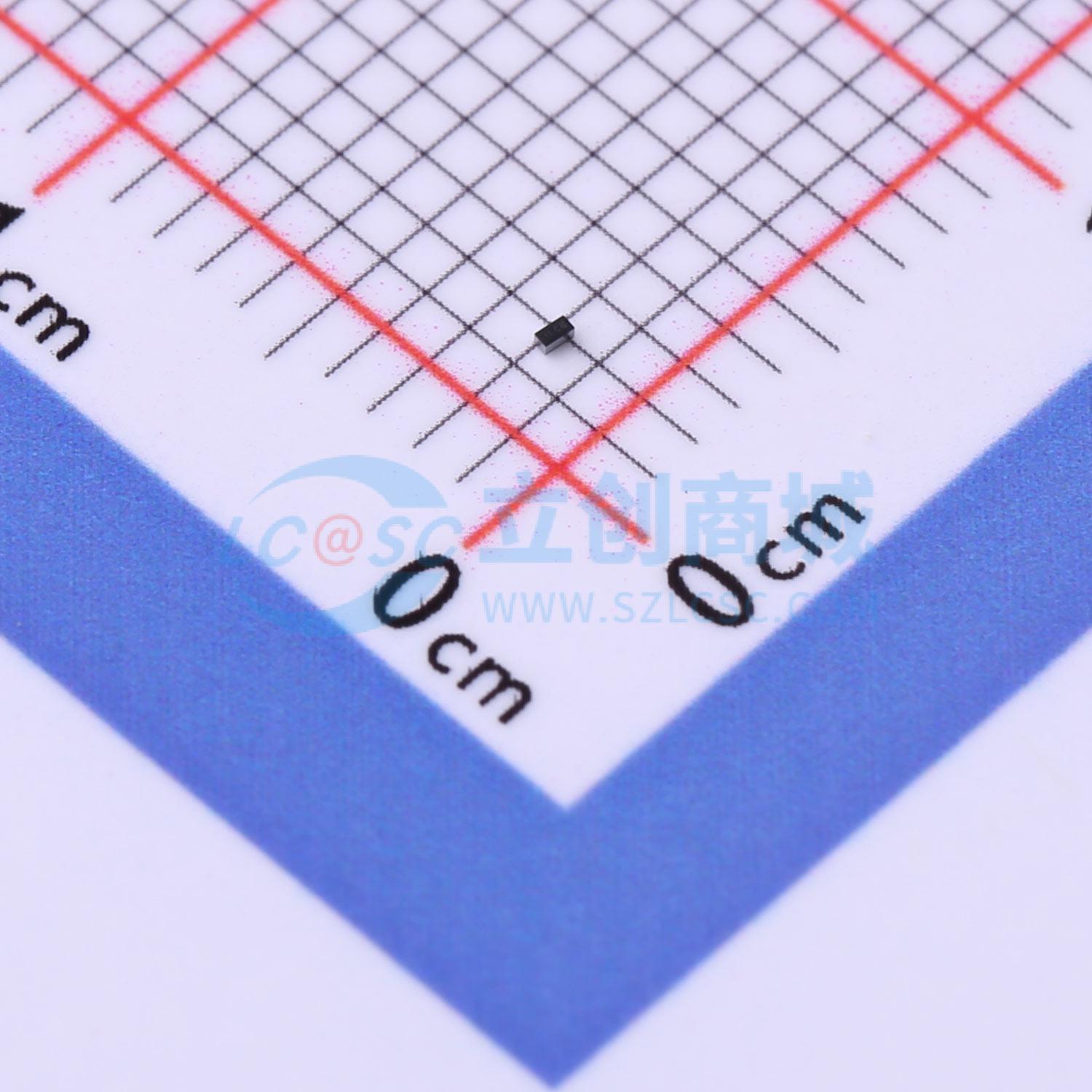

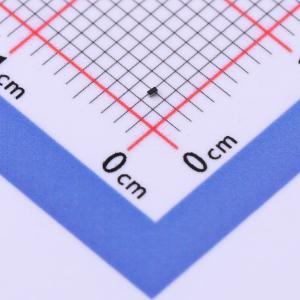

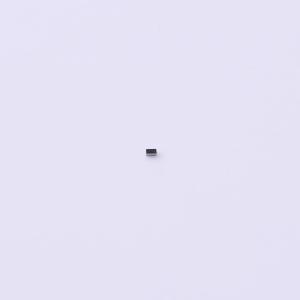

温馨提醒：图片仅供参考，商品以实物为准
PESD2V0Y1BSFYL
双向ESD 2V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2V0Y1BSFYL
- 商品编号
- C552506
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 2V | |
| 钳位电压 | 3V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.69pF |
商品概述
极低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受ESD和其他瞬态干扰造成的损坏。
商品特性
- 单线路双向ESD保护
- 极低的触发电压Vt1（TLP下为4.3 V）
- 极低的二极管电容Cd = 0.69 pF
- 极低的钳位电压，用于保护敏感I/O
- 至地的极低电感保护路径
- 依据IEC 61000 - 4 - 2标准，ESD保护能力高达±20 kV
- 超小型SMD封装
应用领域
- USB 3.2和通用闪存存储（UFS）数据线
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
