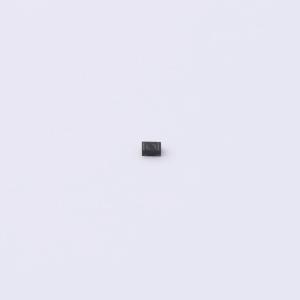

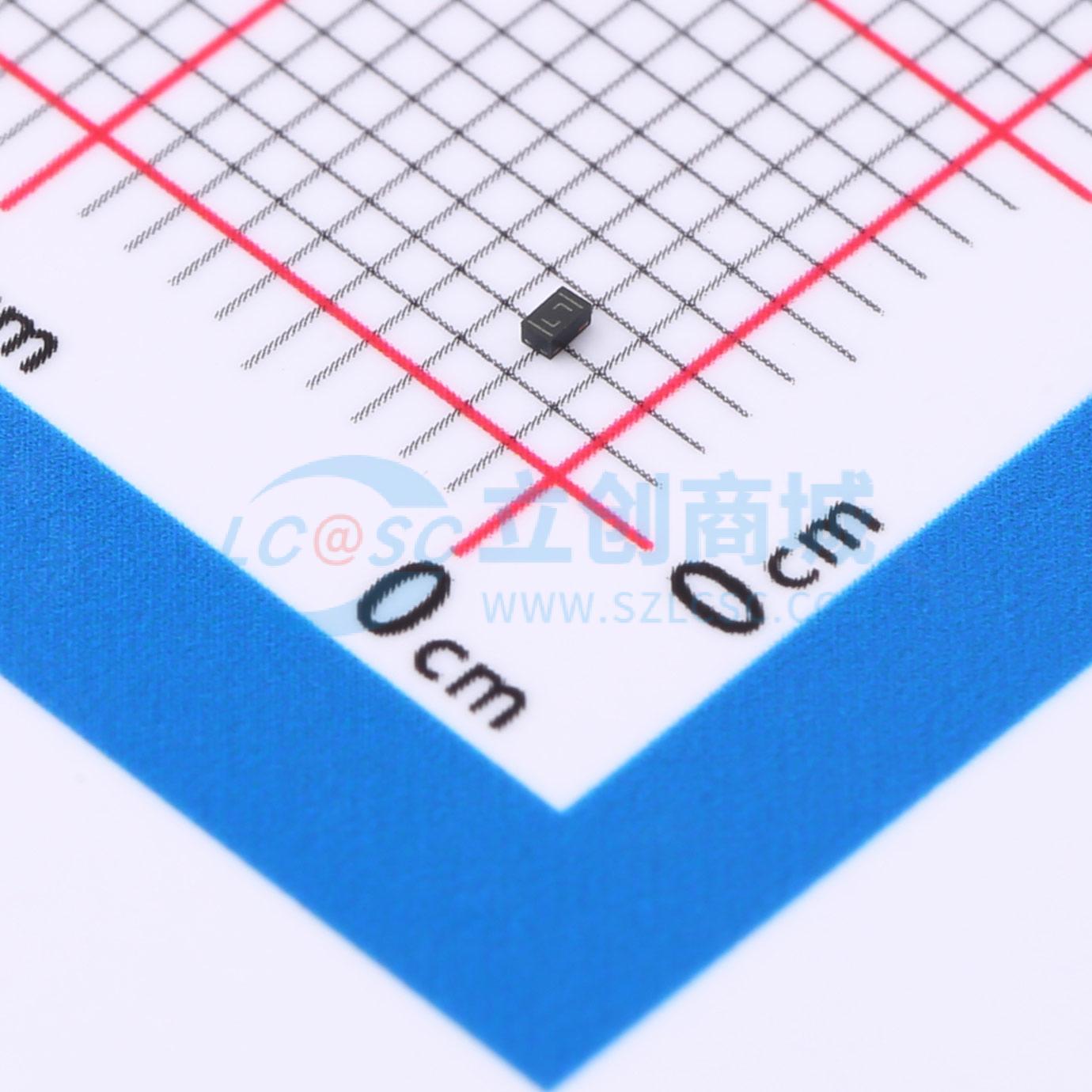

温馨提醒：图片仅供参考，商品以实物为准
PESD30VF1BLYL
双向ESD 30V截止 峰值浪涌电流：1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用DFN1006 - 2 (SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的超低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD30VF1BLYL
- 商品编号
- C552508
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 31V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.27pF |
商品概述
采用DFN1006-2 (SOD882)无引脚超小型表面贴装器件(SMD)塑料封装的超低电容双向静电放电(ESD)保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 高反向关断电压VRWM = 30 V
- 超低二极管电容Cd = 0.27 pF
- 超小型塑料封装1.0x0.6x0.48 mm
- 高达12 kV的ESD保护；符合IEC 61000-4-2标准
- 通过AEC-Q101认证
应用领域
- NFC天线保护
- 高速数据线保护
