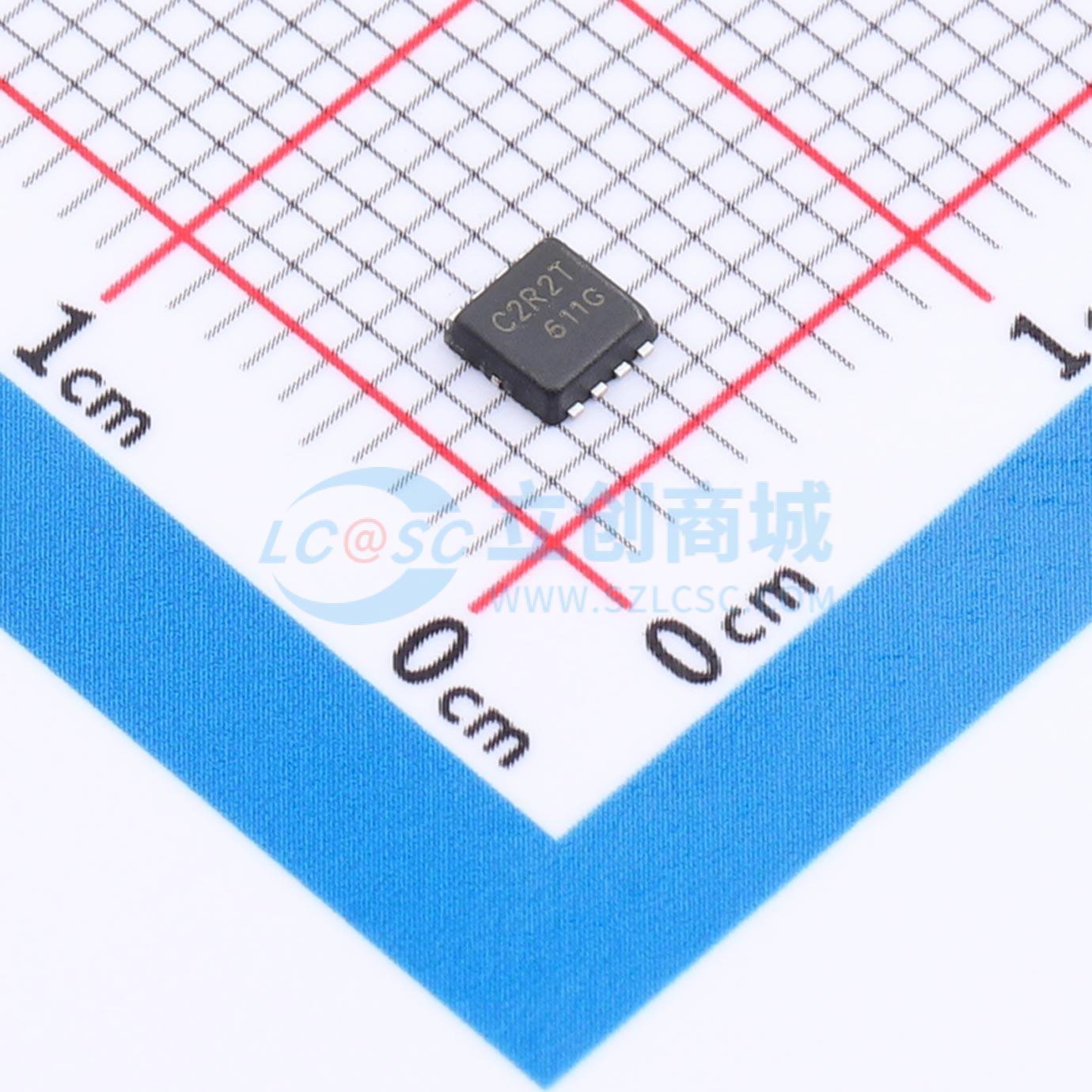

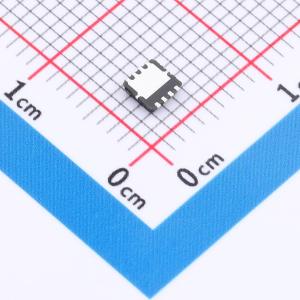

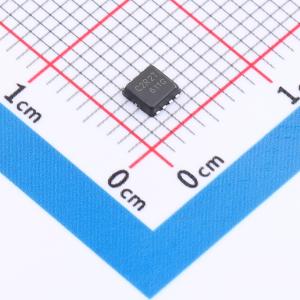

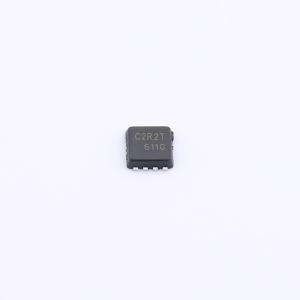

温馨提醒：图片仅供参考，商品以实物为准
ZC2R2TG
采用先进SGT技术的N沟道MOSFET，低栅极电荷，散热良好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SGT2工艺/N管/30V/95A/2.5MΩ/(典型2MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZC2R2TG
- 商品编号
- C54110306
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.4803克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 95A | |
| 导通电阻(RDS(on)) | 2mΩ@10V | |
| 耗散功率(Pd) | 59.5W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 36nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 86pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.406nF | |
| 栅极电压(Vgs) | ±20V |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可在低栅极电荷的情况下提供出色的导通电阻（RDS(on)）。它可用于多种应用场景。
商品特性
- 漏源电压（VDS）为30V，漏极电流（ID）为95A，在栅源电压（VGS）为10V时导通电阻（RDS(ON)）小于2.5mΩ（典型值为2mΩ）
- 低栅极电荷
- 有环保型器件可供选择
- 采用先进的高单元密度SGT技术，实现超低导通电阻（RDS(ON)）
- 出色的封装，散热性能良好
- 湿敏等级为3级（MSL3）
