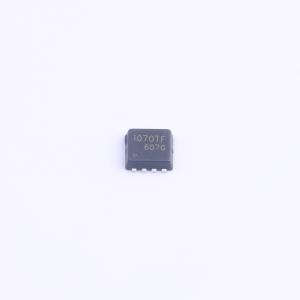

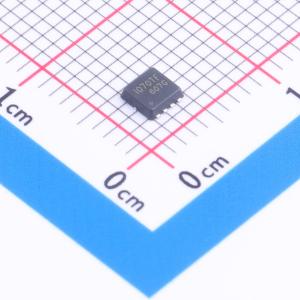

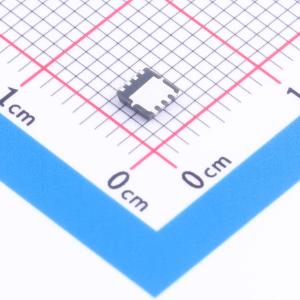

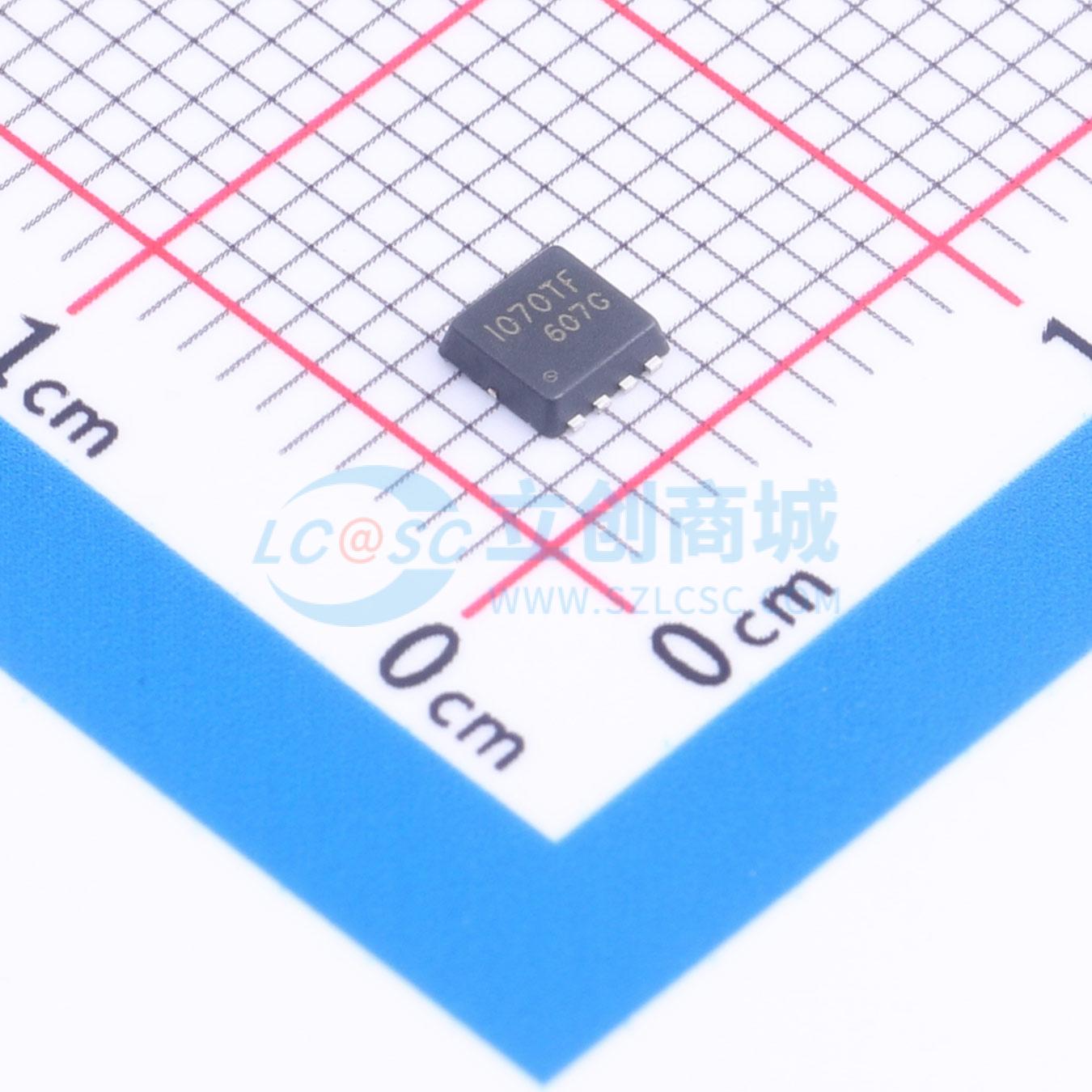

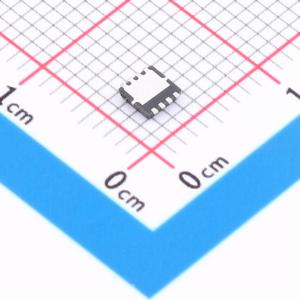

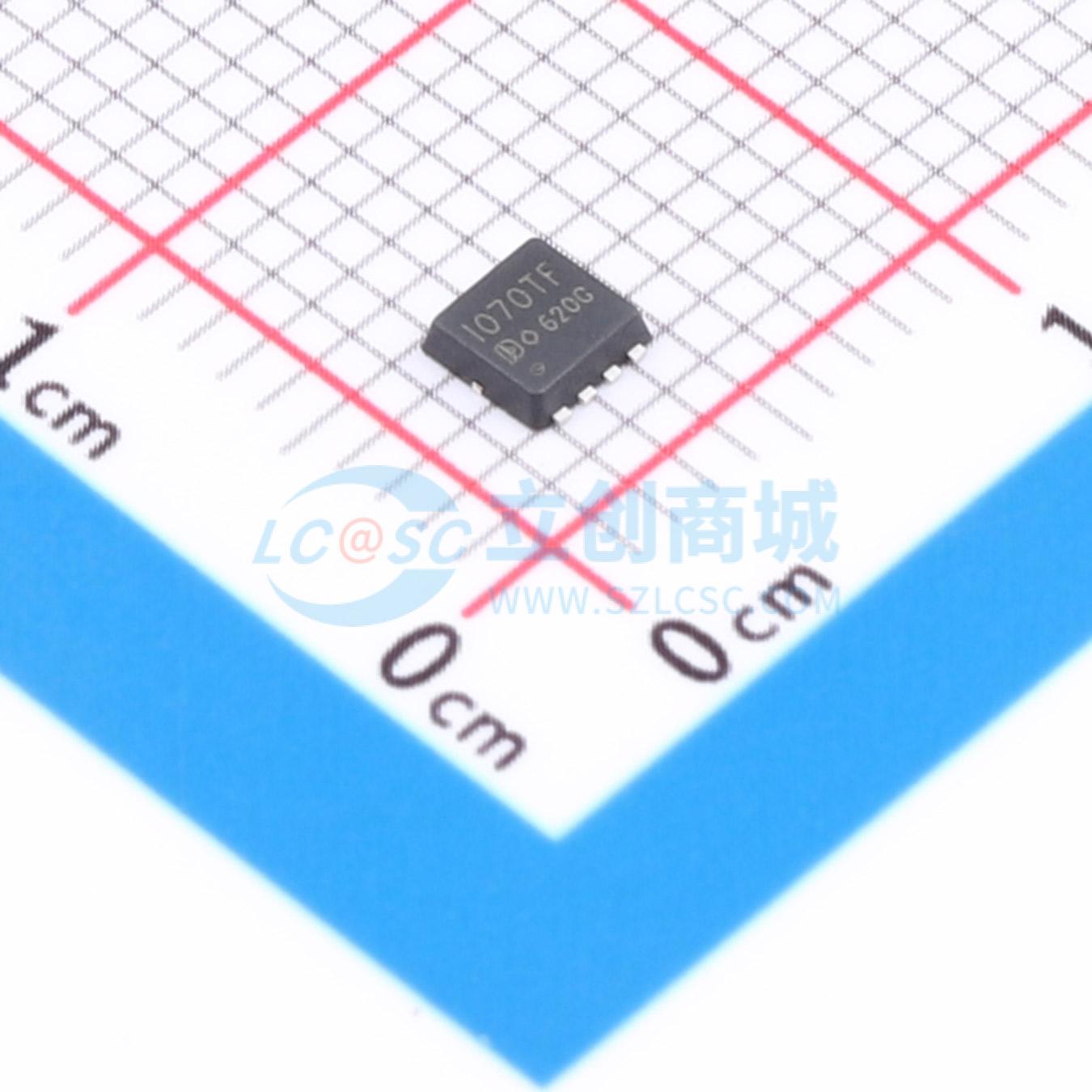

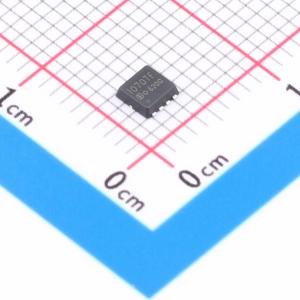

ZI070TFG
采用先进SGT技术的N沟道MOSFET，低栅极电荷，散热性好，适用于多种应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SGT2工艺/N管/150V/18A/70MΩ/(典型60MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- ZI070TFG
- 商品编号
- C54110312
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.141573克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 60mΩ@10V | |
| 耗散功率(Pd) | 10W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.5nC@10V | |
| 输入电容(Ciss) | 368pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 52pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可提供出色的导通电阻（RDS(on)），且栅极电荷较低。它可用于多种应用场景。
商品特性
- VDS = 150V，ID = 18A，RDS(ON) < 70mΩ @ VGS = 10V（典型值：55mΩ）
- 低栅极电荷
- 有环保器件可选
- 采用先进的高单元密度SGT技术，实现超低RDS(ON)
- 出色的封装，散热性能良好
- MSL3
