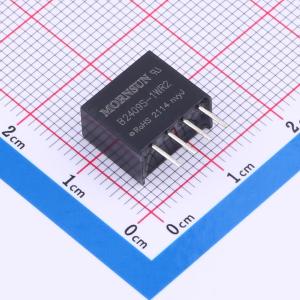

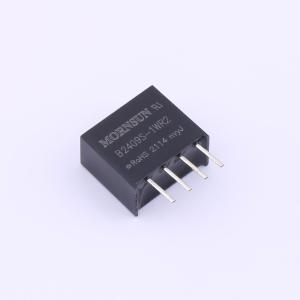

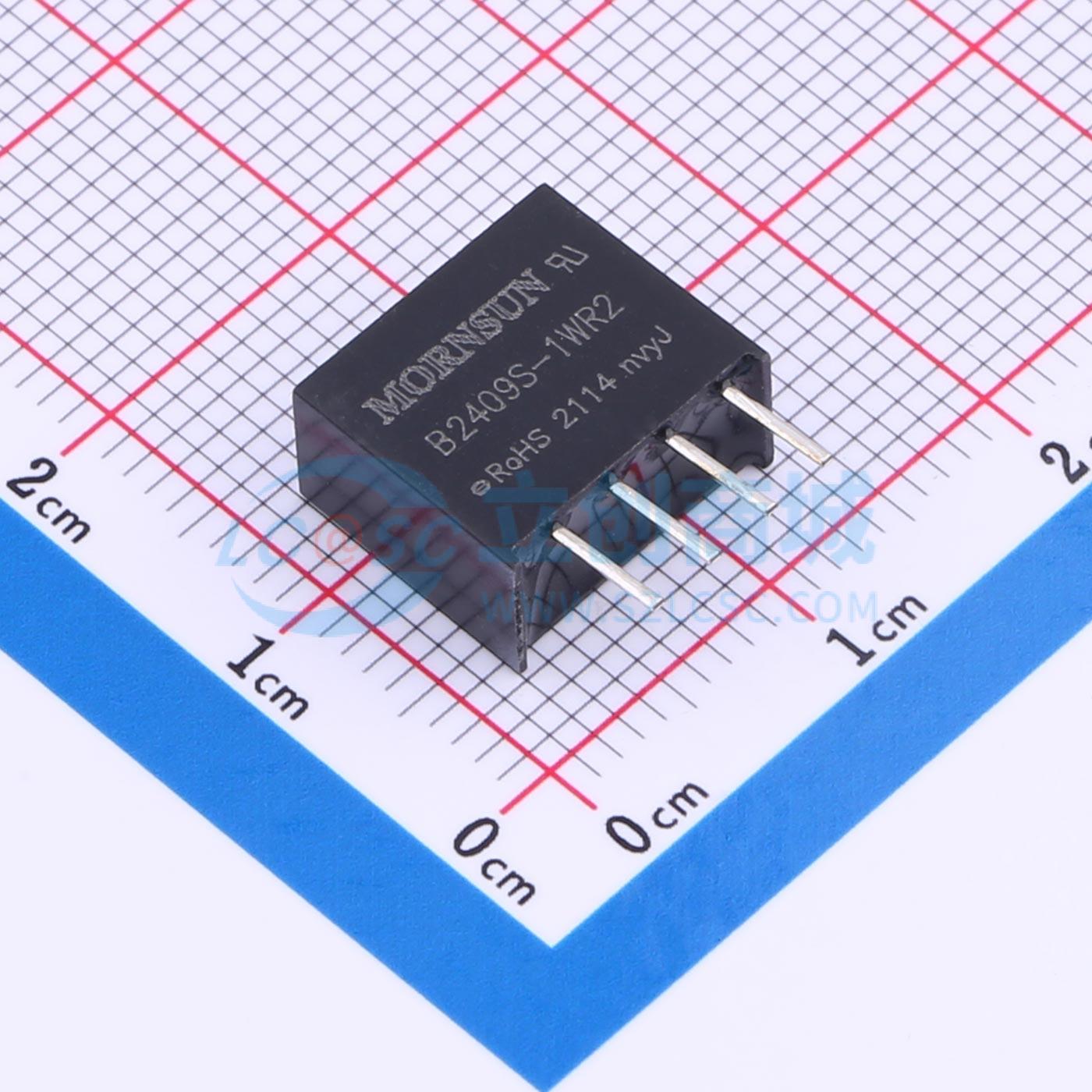

B2409S-1WR2
停产 DC/DC模块电源，1W，定电压输入，隔离非稳压
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：可持续短路保护。效率高达80%。工作温度范围：-40℃ to +105℃。小型SIP/DIP封装。国际标准引脚方式。隔离电压1500VDC。通过EN60950，UL60950，IEC60950认证
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- B2409S-1WR2
- 商品编号
- C5127633
- 商品封装
- SIP-4
- 包装方式
- 管装
- 商品毛重
- 2.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 80% | |
| 输出电压(Vout) | 9V | |
| 输出电流(最大值) | 111mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm |
商品特性
- 可持续短路保护
- 效率高达80%
- 工作温度范围: -40°C to +105°C
- 小型SIP /DIP 封装
- 国际标准引脚方式
- 隔离电压1500VDC
- 通过EN60950, UL60950, IEC60950 认证
应用领域
- 板上电源系统中需要产生一组与输入电源隔离的电压的应用场合
- 输入电源的电压比较稳定（电压变化范围±10%Vin）
- 输入输出之间要求隔离（隔离电压 ≤ 1500VDC）
- 对输出电压稳定度和输出纹波噪声要求不高
