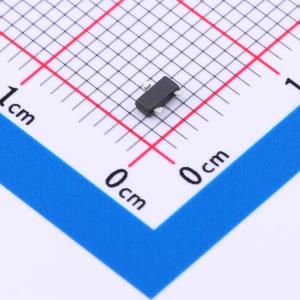

温馨提醒：图片仅供参考，商品以实物为准

MCP1799T-3302H/TT

80 mA 高压汽车级 LDO

描述: MCP1799是一款高压、低压差（LDO）稳压器，能够提供80 mA的输出电流。其4.5V至45V的输入电压范围，使其非常适合用于12V至36V的电源轨以及高压电池组。MCP1799有两种标准固定输出电压版本：3.3V和5.0V
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1799T-3302H/TT
商品编号: C5127748
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

MCP1799是一款高压、低压差（LDO）稳压器，能够提供80 mA的输出电流。4.5V至45V的输入电压范围使其非常适合用于12V至36V的电源轨以及高压电池组。 MCP1799有两种标准固定输出电压版本：3.3V和5.0V。使用1 μF陶瓷电容时，稳压器输出稳定。该器件具备限流功能，可防止短路，还配备热关断保护，可防止过热。该器件本身典型接地电流低至45 μA，同时能提供高达80 mA的最大输出电流。无负载时，器件典型功耗为25 μA。

商品特性

符合AEC-Q100 0级标准，具备生产件批准程序（PPAP）能力
宽输入电压范围：4.5V至45V - 欠压锁定：典型值2.8V
扩展工作温度范围：-40℃至+150℃
标准输出稳压电压（VR）：3.3V和5.0V - 容差±2%
低静态电源电流：典型值25 μA
输出电流能力：典型值80 mA
使用1 μF陶瓷输出电容时稳定
短路保护
热关断保护：典型值+180℃ - 迟滞：典型值22℃
高电源抑制比（PSRR）：典型值在1 kHz时为-70 dB
提供以下封装形式： - 3引脚SOT-23 - 3引脚SOT-223

应用领域

汽车电子
微控制器偏置
无线电动工具、家用电器、电动自行车、无人机等
烟雾探测器及其他报警传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	3.3V
	输出电流	80mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	1.1V@(80mA)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	500uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
