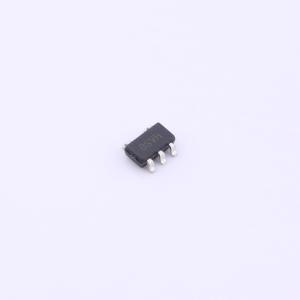

MCP3021A1T-E/OT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 一款具有10位分辨率的逐次逼近型A/D转换器（ADC）。该器件采用SOT - 23封装，提供一个单端输入，功耗极低。基于先进的CMOS技术，其最大转换电流和待机电流分别低至250 μA和1 μA。低电流消耗与小巧的SOT - 23封装相结合，使该器件非常适合电池供电和远程数据采集应用。与该器件的通信通过一个2线I²C兼容接口实现。该器件支持标准（100 kHz）和快速（400 kHz）I²C模式。片上转换时钟可使I²C时钟和转换时钟独立计时。该器件还具有可寻址功能，允许在单条2线总线上连接多达八个器件。该器件采用单电源供电，电源电压工作范围宽，为2.7V至5.5V。该器件还具有出色的线性度，最大差分非线性（DNL）为±1 LSB，最大积分非线性（INL）为±1 LSB。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3021A1T-E/OT
商品编号: C5127749
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

一款具有10位分辨率的逐次逼近型A/D转换器（ADC）。该器件采用SOT - 23封装，提供一个单端输入，功耗极低。基于先进的CMOS技术，其最大转换电流和待机电流分别低至250 μA和1 μA。低电流消耗与小巧的SOT - 23封装相结合，使该器件非常适合电池供电和远程数据采集应用。与该器件的通信通过一个2线I²C兼容接口实现。该器件支持标准（100 kHz）和快速（400 kHz）I²C模式。片上转换时钟可使I²C时钟和转换时钟独立计时。该器件还具有可寻址功能，允许在单条2线总线上连接多达八个器件。该器件采用单电源供电，电源电压工作范围宽，为2.7V至5.5V。该器件还具有出色的线性度，最大差分非线性（DNL）为±1 LSB，最大积分非线性（INL）为±1 LSB。

商品特性

10位分辨率
最大±1 LSB DNL，±1 LSB INL
最大转换电流250 μA
典型待机电流5 nA，最大1 μA
I²C兼容串行接口 - 100 kHz I²C标准模式 - 400 kHz I²C快速模式
单条2线总线上最多可连接8个器件
I²C快速模式下22.3 ksps
单端模拟输入通道
片上采样保持
片上转换时钟
单电源指定工作范围：2.7V至5.5V
温度范围：扩展温度范围：-40°C至+125°C
小型SOT - 23 - 5封装

应用领域

数据记录
多区域监测
手持式便携应用
电池供电测试设备
远程或隔离数据采集

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	22.3kHz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	否

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	可变增益	不支持
	ADC架构	SAR
	静态电流	5nA
