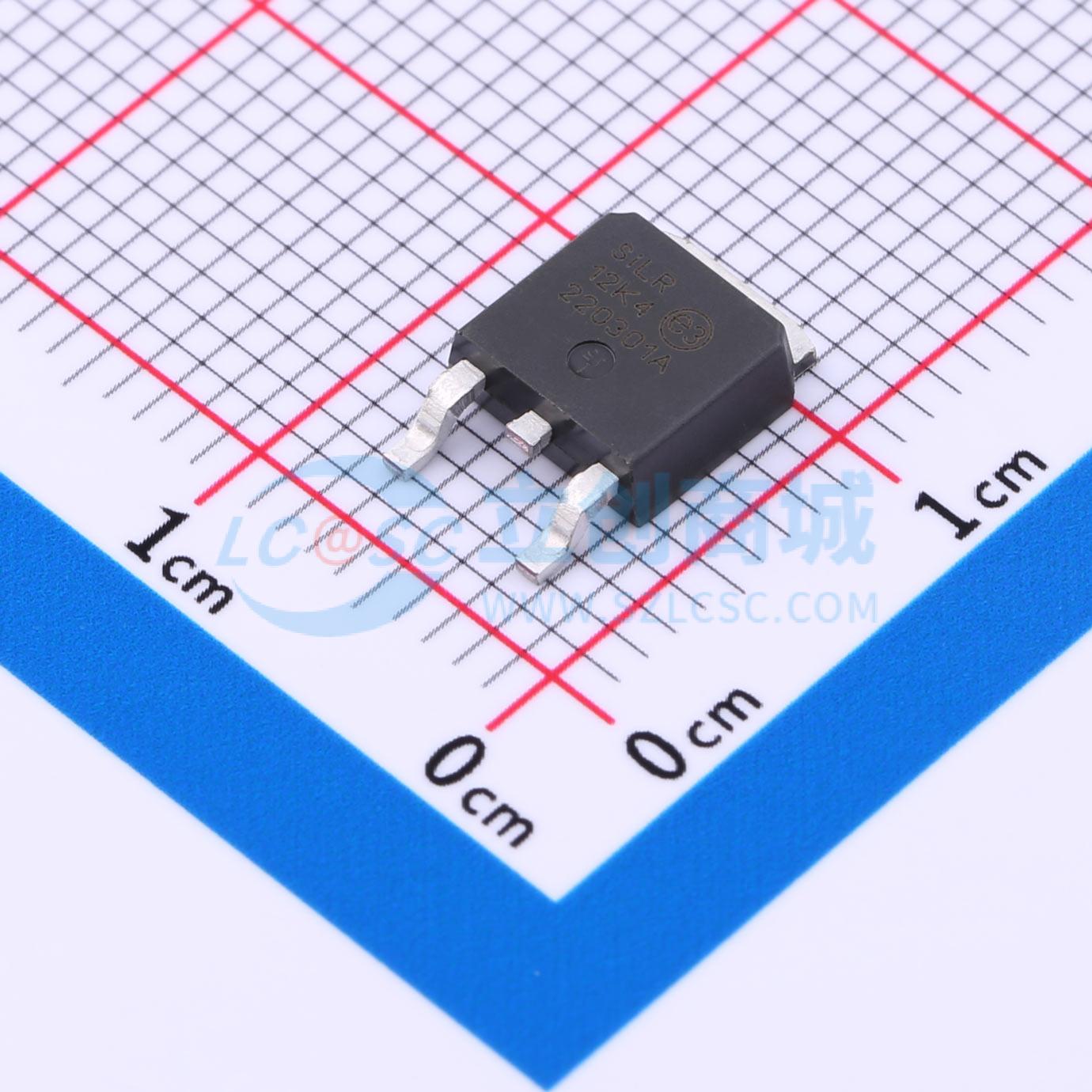

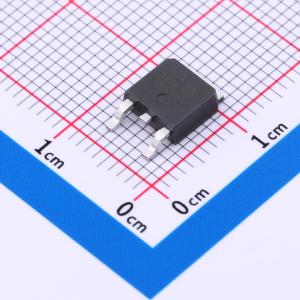

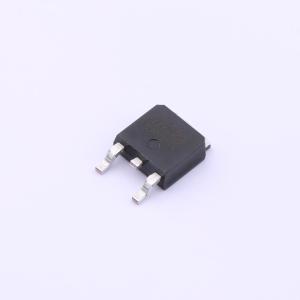

温馨提醒：图片仅供参考，商品以实物为准

LR12K4-G

1.2V~88V 50mA 100V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 是一款高电压、低输出电流的可调线性稳压器。它具有13.2-100V的宽工作输入电压范围。输出电压可在1.20-88V之间调节，前提是输入电压比输出电压至少高12V。输出电压可通过两个外部电阻R1和R2调节
品牌名称: MICROCHIP(美国微芯)
商品型号: LR12K4-G
商品编号: C5127750
商品封装: TO-252
包装方式: 编带
商品毛重: 0.52克(g)

商品参数

商品概述

Supertex LR12是一款高压、低输出电流、可调线性稳压器。其工作输入电压范围宽，为13.2 - 100V。输出电压可在1.20 - 88V范围内调节，但要求输入电压至少比输出电压高12V。如典型应用电路所示，可通过两个外部电阻R1和R2调节输出电压。LR12将VOUT和ADJ引脚之间的电压差调节至标称值1.20V。该1.20V电压通过外部电阻比R1和R2进行放大。一个典型值为10μA的内部恒定偏置电流连接到ADJ引脚，这会使V_out增加一个等于10μA乘以R2的恒定电压。 LR12具备限流和温度限制功能。输出电流限制最大为100mA，最低温度限制为125°C。因此，输出短路电流将被限制在最大100mA。当结温达到温度限制时，输出电流和/或输出电压将降低，以防止结温超过温度限制。对于开关电源（SMPS）启动电路应用，当一个大于LR12输出电压的外部电压施加到LR12的VOUT引脚时，LR12将关闭。为保持稳定性，需要一个100nF或更大的旁路电容以及最小500μA的直流输出电流。

商品特性

输入电压范围：13.2 - 100V
搭配100nF输出电容时稳定
输出调节范围：1.20 - 88V可调
参考电压容差：5%
输出电流限制，最小50mA
ADJ引脚典型电流：10μA
过温保护
提供3种不同封装形式

应用领域

DC/DC开关电源启动电路
可调高压恒流源
工业控制
电机控制
电池供电系统
电源
电信应用
LED驱动器
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	100V
	输出电压	1.2V~88V
	输出电流	50mA；100mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)

	属性	参数值
	压差	-
	静态电流(Iq)	-
	功能特性	热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
