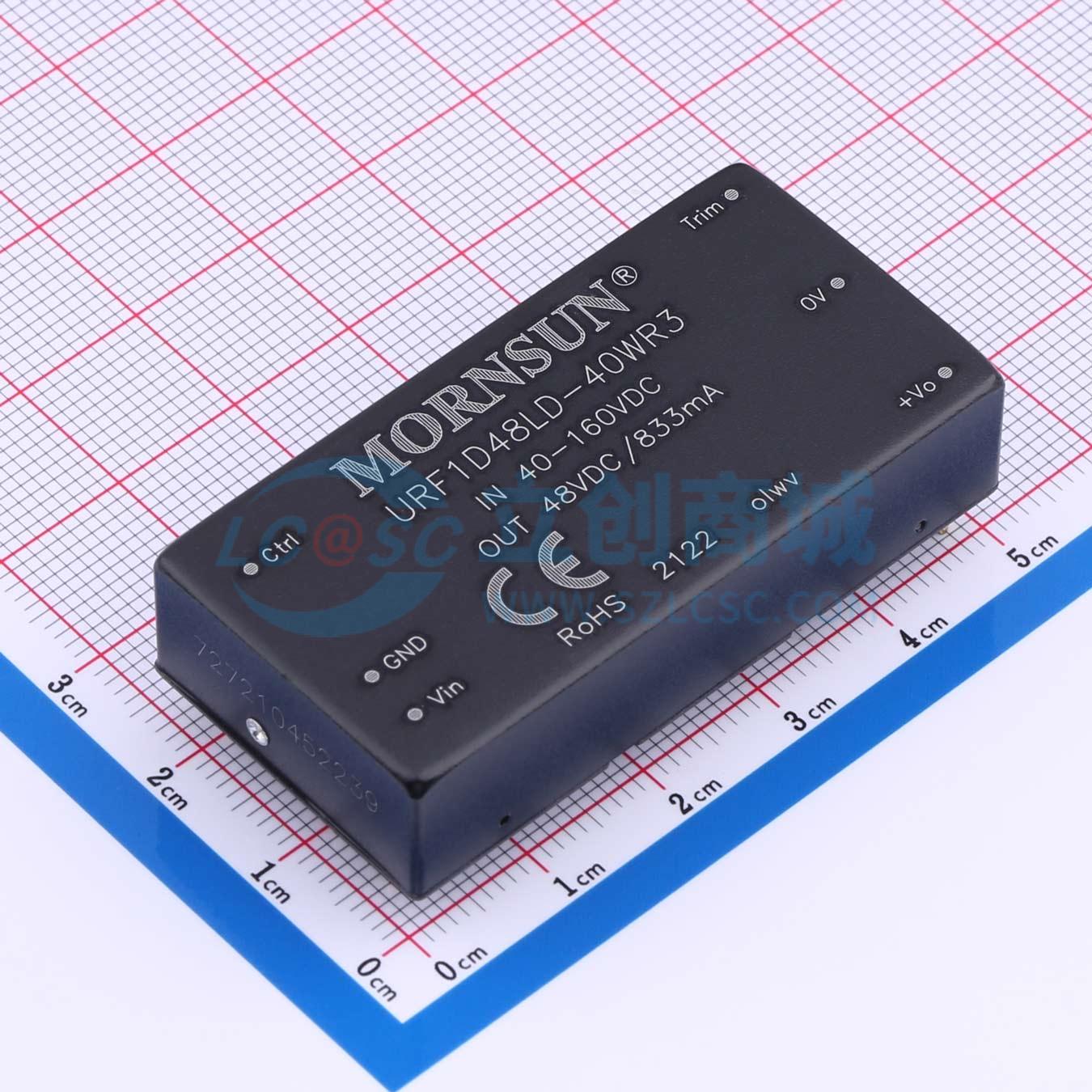

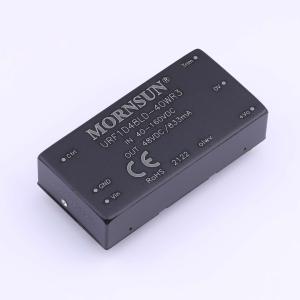

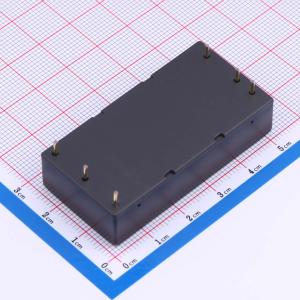

温馨提醒：图片仅供参考，商品以实物为准
URF1D48LD-40WR3
40W隔离式DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超宽4:1输入电压范围。加强隔离，I/O隔离测试电压3.0KVDC/1.5KVAC。工作环境温度范围：-40℃至+85℃。输入欠压保护，输出短路、过流、过压保护，过温保护。机箱（A2S）或35mm导轨安装（A4S）版本提供输入反极性保护。行业标准引脚输出。应用：电子设备。铁路车辆
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URF1D48LD-40WR3
- 商品编号
- C5127644
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 38.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 40W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 89% | |
| 输出电压(Vout) | 48V | |
| 输出电流(最大值) | 833mA | |
| 最大容性负载 | 470uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 欠压保护；短路保护；过流保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 220kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品概述
URF1D_LD-40WR3系列产品输出功率为40W，超宽电压输入40 - 160VDC，效率高达91%，满足3000VDC、1500VAC加强绝缘等级隔离电压，允许工作温度-40℃ to +85°C，具有输入欠压保护，输出短路、过流、过压保护，过温保护，广泛应用于72V、96V、110V的铁路车载电子设备。
商品特性
- 超宽输入电压范围（4:1）
- 加强绝缘，隔离电压3000VDC/1500VAC
- 工作温度范围：-40°C to +85°C
- 输入欠压保护，输出短路、过流、过压保护，过温保护
- 通过EN62368，EN50155认证
- A2S（接线式）和A4S（35mm导轨式）产品型号
- 具有输入防反接功能
- 国际标准引脚方式
应用领域
- 72V、96V、110V的铁路车载电子设备
