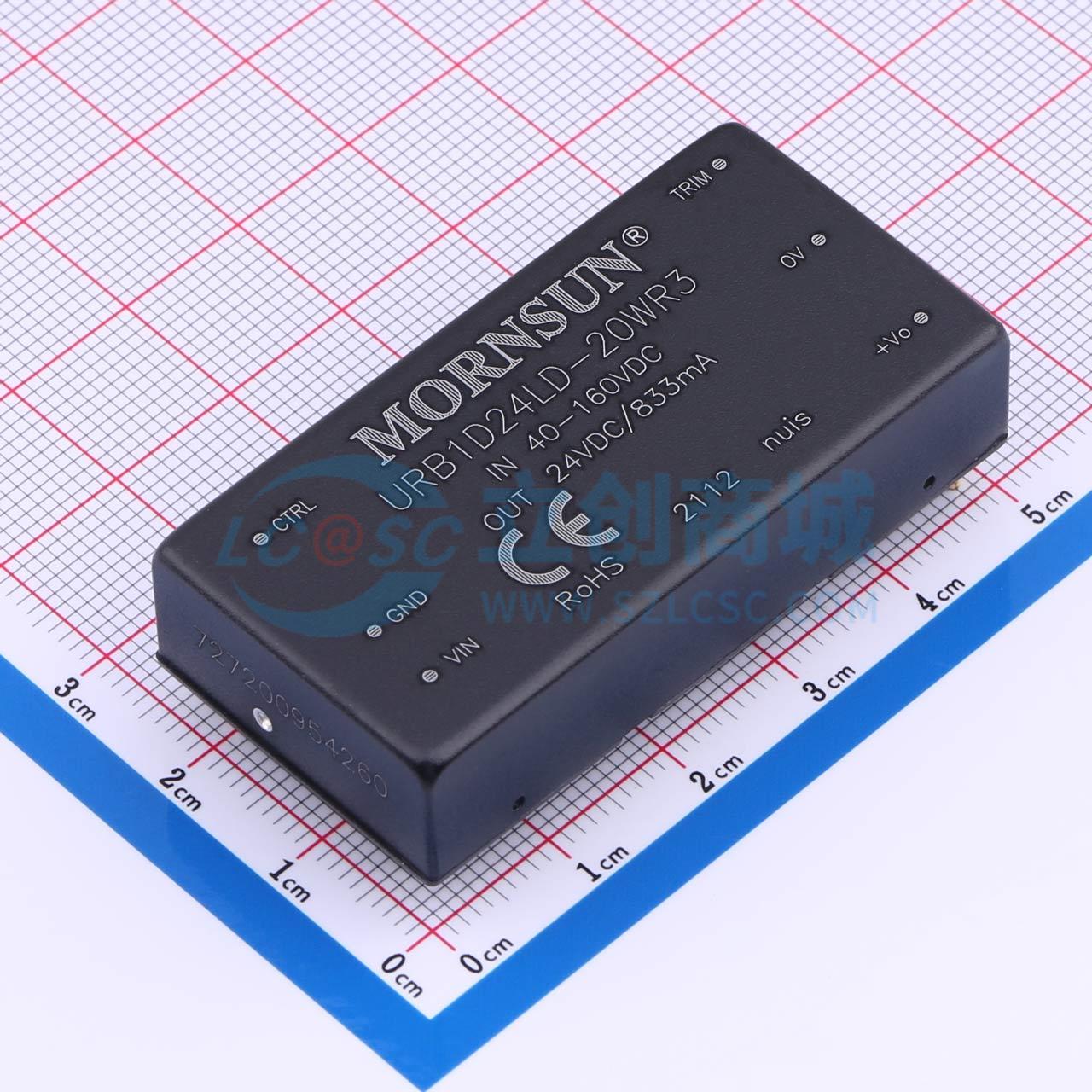

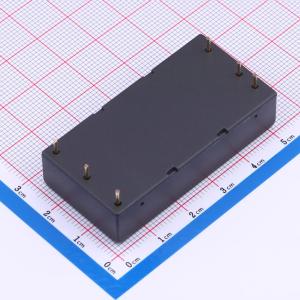

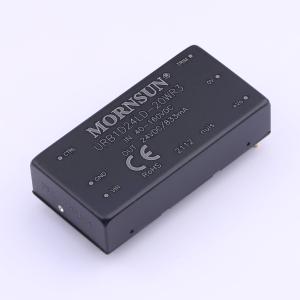

温馨提醒：图片仅供参考，商品以实物为准
URB1D24LD-20WR3
20W隔离式DC-DC转换器，具备超宽输入和稳压单路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超宽4:1输入电压范围。加强型I/O隔离测试电压2.25kVDC。工作环境温度范围 -40℃至 +85℃。输入欠压保护，输出短路、过流、过压保护。低输出纹波和噪声。无需外部组件，符合EN50121-3-2和CISPR32/EN55032 CLASS A EMI标准。应用：电子设备。铁路车辆
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URB1D24LD-20WR3
- 商品编号
- C5127649
- 商品封装
- DIP,50.8x25.4mm
- 包装方式
- 管装
- 商品毛重
- 46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 20W | |
| 工作电压(Vin) | 160V | |
| 转换效率 | 87% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 833mA | |
| 最大容性负载 | 470uF | |
| 隔离电压(Vrms) | 2.25kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 欠压保护；短路保护；过流保护；过压保护；轻载高效模式 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 静态电流 | - | |
| 纹波噪声 | 50mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm | |
| 稳压类型 | 稳压型 |
商品特性
- 20W，超宽电压输入，隔离稳压单路输出DC/DC模块电源
- 超宽输入电压范围（4:1）
- 加强绝缘，隔离电压2250VDC
- 工作温度范围：-40°C to +85°C
- 输入欠压保护，输出短路、过流、过压保护
- 低纹波噪声
- 裸机EMI满足EN50121-3-2 & CISPR32/EN55032 CLASS A
- 通过EN50155/EN60950认证
- 满足IEC60950/UL60950认证
- A2S（接线式）和A4S（35mm导轨式）产品型号
- 具有输入防反接功能
- 国际标准引脚方式
