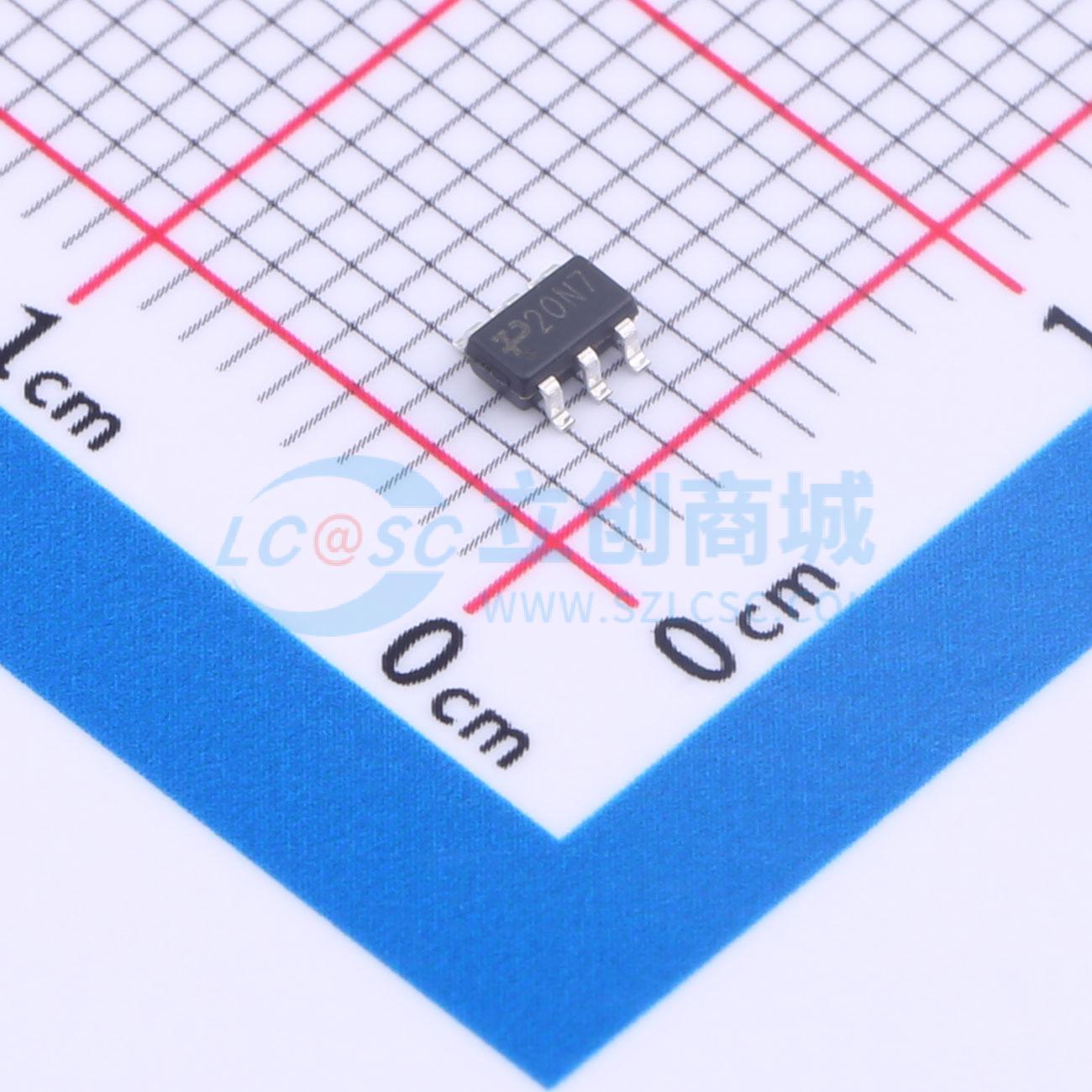

温馨提醒：图片仅供参考，商品以实物为准
FDC637AN
耐压:20V 电流:7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：VDS = 20V，ID = 7A。 RDS(ON) 23mΩ（典型值）@VGS = 2.5V。 RDS(ON) 28mΩ（典型值）@VGS = 4.5V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FDC637AN
- 商品编号
- C5123941
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 7A | |
| 导通电阻(RDS(on)) | 23mΩ@4.5V；28mΩ@2.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 400mV | |
| 栅极电荷量(Qg) | 7.7nC@4.5V | |
| 输入电容(Ciss) | 1.31nF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 140pF |
商品特性
- 漏源电压(VDS) = 20V,漏极电流(ID) = 7A
- 栅源电压(VGS) = 2.5V 时,典型导通电阻 RDS(ON) 为 23mΩ
- 栅源电压(VGS) = 4.5V 时,典型导通电阻 RDS(ON) 为 28mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
