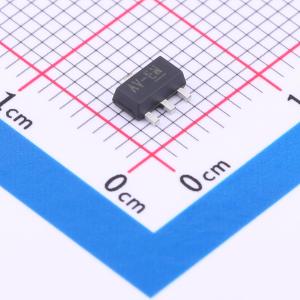

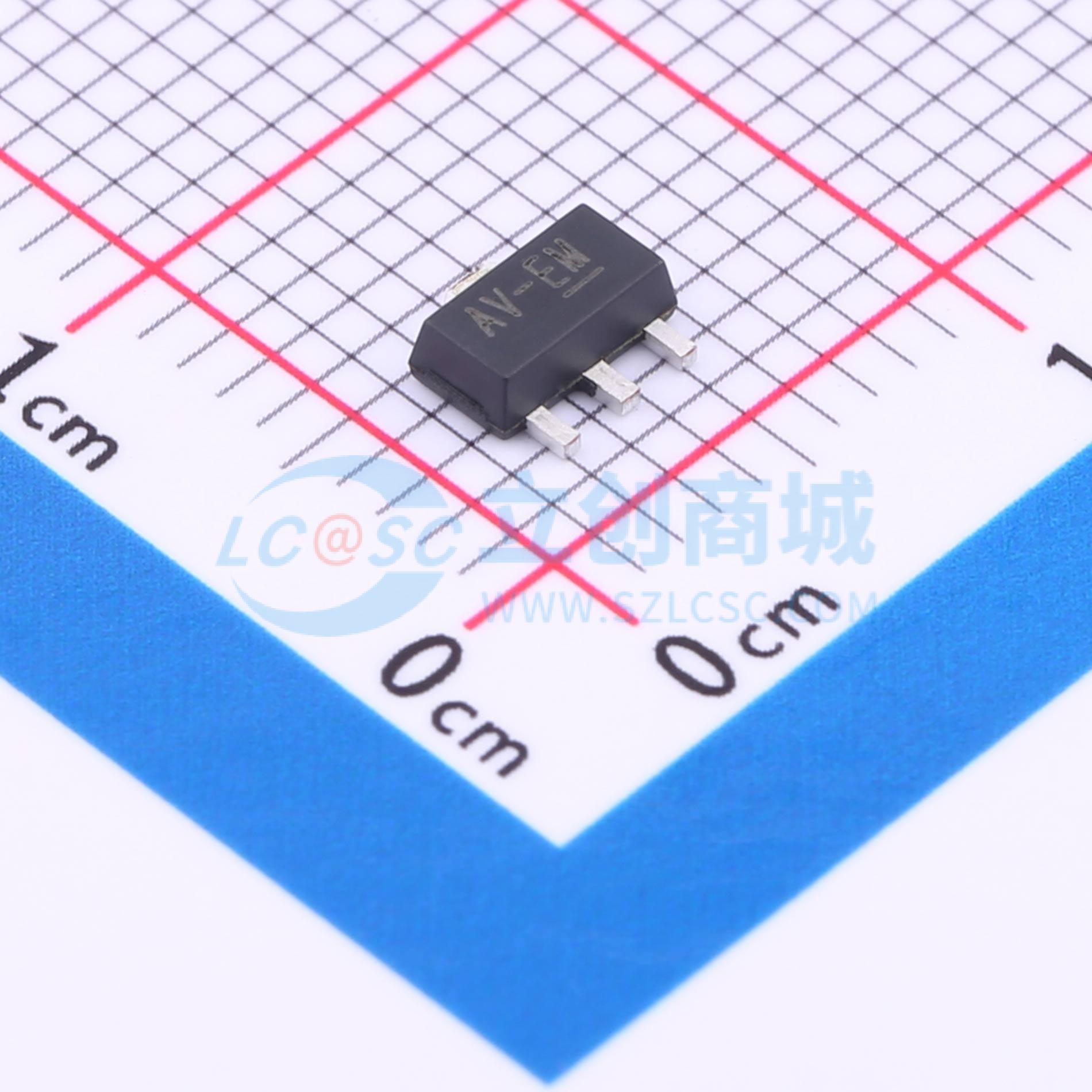

温馨提醒：图片仅供参考，商品以实物为准
HE2280A50PR
正 Vin=80V Vout=5.0V 150mA 70dB@1kHz 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PSRR:70db@1KHZ,低压差：700mV@100mA
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE2280A50PR
- 商品编号
- C5123373
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 60V | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 700mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 50uVrms | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HE2280系列是一款高压、微功耗、低压差稳压器。该器件可提供150mA的输出电流，压差为700mV，允许高达80V的输入电压。典型静态电流仅为2μA。该器件提供3.3V和5.0V的固定输出电压。该器件具备集成的短路和热关断保护功能。尽管主要设计为固定电压稳压器，但该器件可与外部元件配合使用以获得可变电压。
商品特性
- 低功耗：2μA（典型值）
- 最大输出电流：150mA
- 小压差：700mV@100mA（Vout = 3.3V）
- 高输入电压：最高达80V
- 高精度：HE2280(A)输出电压±1%
- 符合RoHS标准且无铅
- 良好的瞬态响应
- 集成短路保护
- 过温保护
- 输出电流限制
- 使用陶瓷电容时稳定
- 支持3.3V和5.0V固定输出电压
- 提供SOT23 - 3、SOT89 - 3封装
应用领域
- 便携式电池供电设备
- 电池供电的称重秤
- 烟雾探测器和传感器
- 汽车音频/视频设备
- 家庭自动化
