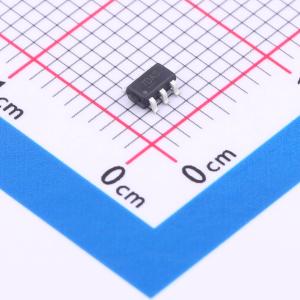

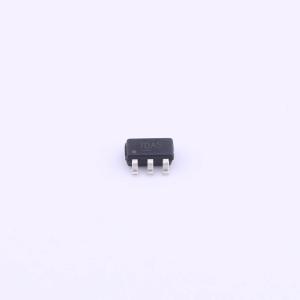

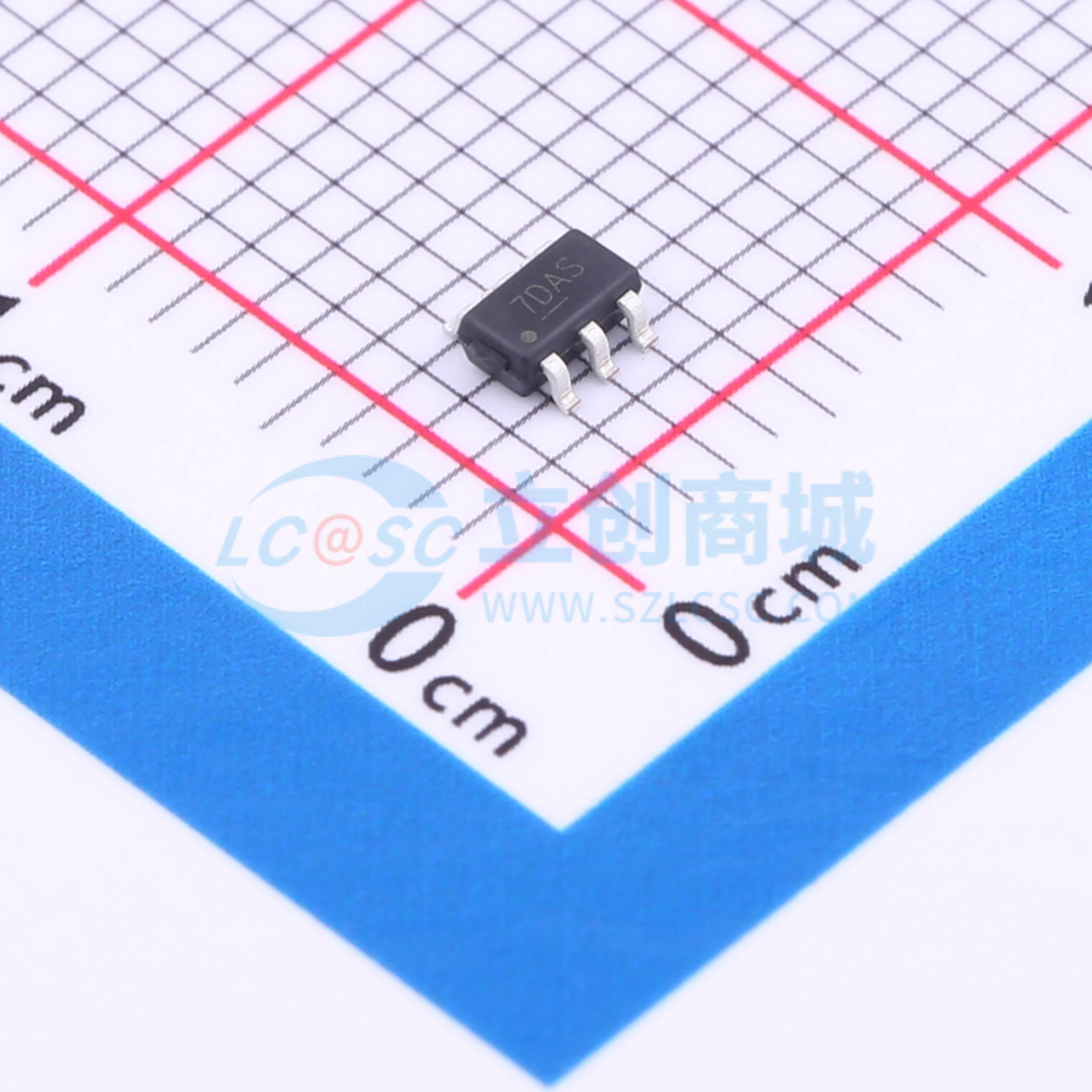

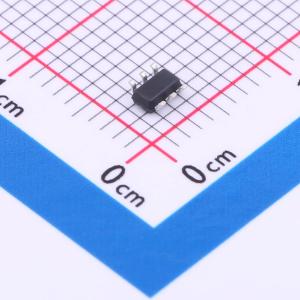

HE4057A

HE4057 电池管理

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 500mA单节锂电池充电，双灯
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE4057A
商品编号: C5123430
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

一款性能优异单节锂锂离子电池恒流/恒压线性充电器。采用SOT23-6封装配合较少的外围原件使其非常适用于便携式产品，并且适合给USB电源以及适配器电源供电。基于特殊的内部MOSFET架构以及防倒充电路，不需要外接检测电阻和隔离二极管管。当外部环境温度过高或者在大功率应用时，热反馈可以调节充电电流以降低芯片温度。充电电压固定在4.2V，而充电电流则可以通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值的1/10，芯片将终止充电循环。当输入电压断开时，进入睡眠状态，电池漏电流将降到1uA以下。可以被设置于停机模式，此时芯片静态电流降至25uA。还包括其他特性如欠压锁定、自动再充电和两个状态引脚以显示充电和充电终止。

商品特性

高达500mA的单节锂电池充电、充电电流自适应
待机模式下的静态电流为25uA
无需外接MOSFET，检测电阻以及隔离二极管
2.9V涓流充电
恒定电流/恒定电压操作，并具有可在无过热危险C/10充电终止的情况下实现充电速率最大化的热调节功能
软启动限制浪涌电流
自动再充电
电池反接保护
充电状态双输出、无电池和故障状态显示
电池欠压保护可激活充电
精度达到±1%的4.2V预充电电压
工作温度范围-40°C至105°C
用于电池电量检测的充电电流监控器输出
采用SOT23-6L封装

应用领域

充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~7V
	最大充电电流	500mA
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	25uA
