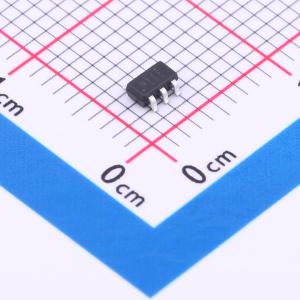

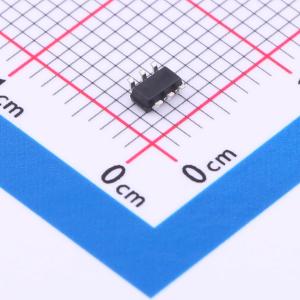

温馨提醒：图片仅供参考，商品以实物为准

HE9008M6R

电荷泵升压 Vin=1.8V~5.0V Vout=3.3V 250mA DC-DC电源芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HE9008M6R 是一款低噪声、固定频率（1.2MHz）的开关电容电压倍增器。它能在 1.8V 至 5V 的输入电压下产生稳压输出，输出电流最高可达 100mA。外部元件数量少（一个飞跨电容以及两个分别位于 VIN 和 VOUT 的小旁路电容），使得 HE9008M6R 非常适合小型电池供电应用
品牌名称: HEERMICR(赫尔半导体)
商品型号: HE9008M6R
商品编号: C5123432
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

HE9008M6R是一款低噪声、固定频率（1.2MHz）的开关电容电压倍增器。它能在1.8V至5V的输入电压下产生稳压输出，输出电流最高可达100mA。外部元件数量少（一个飞跨电容以及VIN和VOUT端的两个小旁路电容），使HE9008M6R非常适合小型电池供电应用。全新的电荷泵架构可在空载时保持恒定的开关频率，并降低输出和输入纹波。HE9008M6R具备热关断功能，能承受VOUT到GND的持续短路。内置软启动电路可防止启动时出现过大的浪涌电流。 HE9008M6R采用6引脚SOT - 23封装。

商品特性

固定3.3V±4%输出
输入电压范围：1.8V ~ 5V
输出电流：最高250mA（VIN = 3V）
低噪声固定频率工作
关断电流：< 1μA
短路保护
软启动
无需电感
采用薄型6引脚SOT - 23封装

应用领域

白光LED背光
锂离子电池备用电源
本地3V至5V转换
智能卡读卡器
PCMCIA本地5V电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.8V~5V
	静态电流(Iq)	650uA
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	3.17V~3.43V
	输出电流(Iout)	250mA
