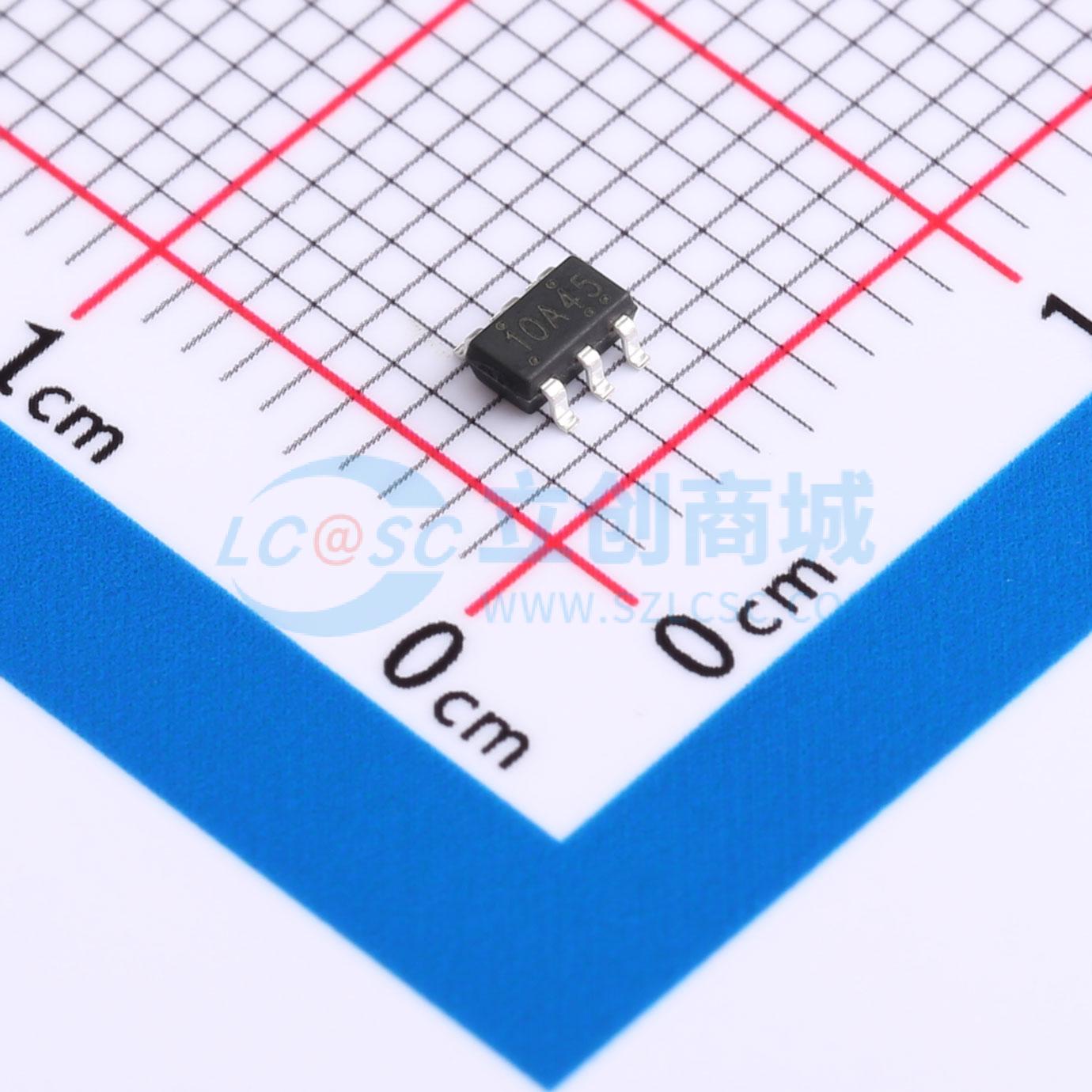

温馨提醒：图片仅供参考，商品以实物为准
HE9009M6R
电荷泵升压 Vin=2.7V~5.5V Vout=5V 250mA DC-DC电源芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HE9009M6R是一款高性能电荷泵DC/DC转换器，可提供稳定的5V输出。其工作无需外部电感。工作电压范围为2.8V至输出电压（VOUT）
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE9009M6R
- 商品编号
- C5123433
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 工作电压(Vin) | 2.8V~5V | |
| 静态电流(Iq) | 2mA | |
| 开关频率 | 340kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 功能类型 | 升压 | |
| 输出电压(Vout) | 5V |
商品概述
HE9009M6R是一款高性能电荷泵DC/DC转换器，可产生稳定的5V输出。工作时无需外部电感。工作电压范围为2.8V至输出电压（VOUT）。内部软启动电路可有效降低启动和模式切换时的浪涌电流。 HE9009M6R具有极低的静态电流、过流保护和短路保护功能。该器件采用SOT23-6封装。
商品特性
- 2倍模式，超高效率
- 输入电压范围：2.8V至输出电压（VOUT）
- 软启动功能
- 内置短路保护
- 340KHz固定频率
- 内置热保护
- 过流保护功能
- 关断状态下静态电流（Iso）<1uA
- SOT23-6封装
- 符合RoHS标准，100%无铅（Pb）
应用领域
- LCD面板
- 蜂窝手机和智能手机
- 个人数字助理（PDA）/数码相机（DSC）
- 闪光灯LED驱动器
