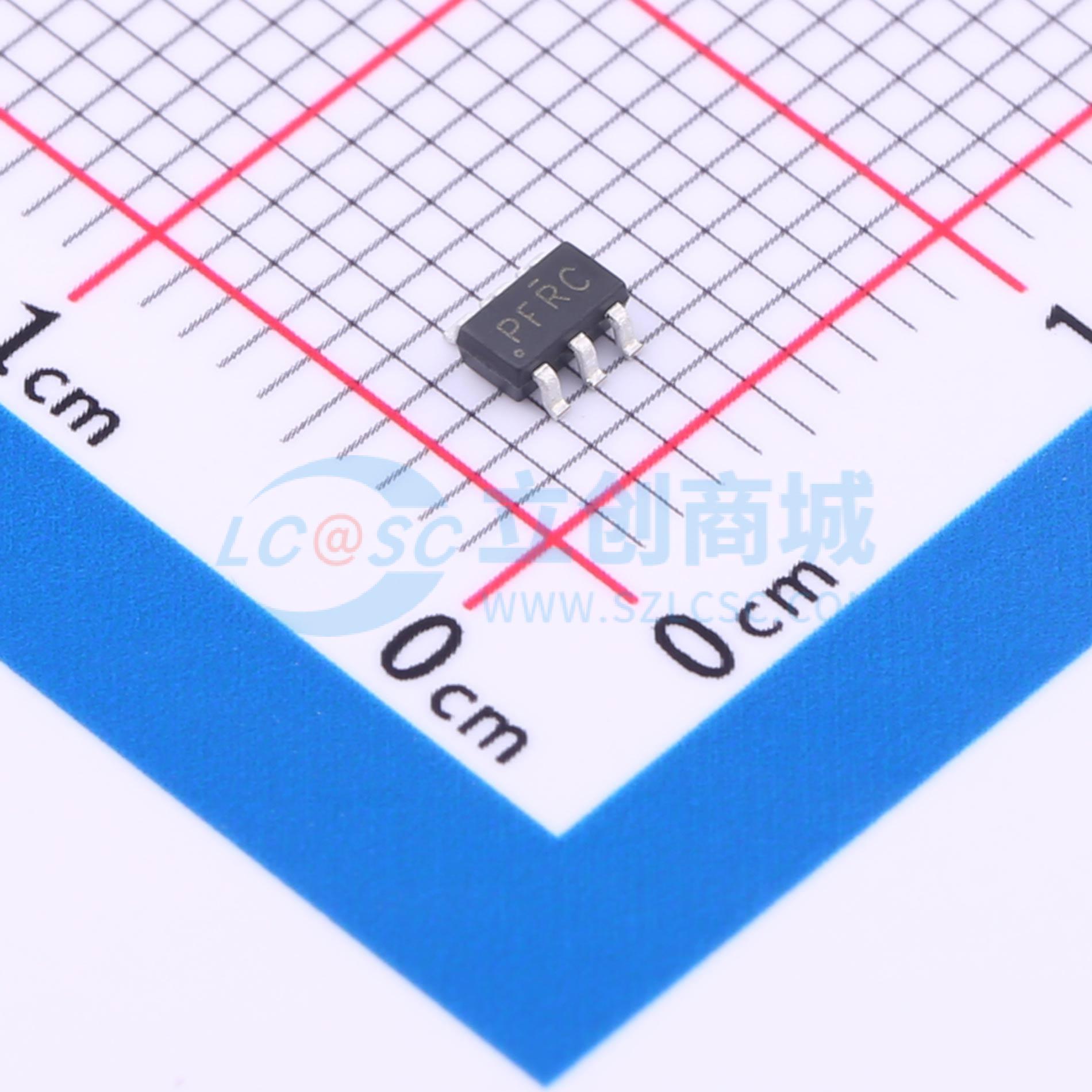

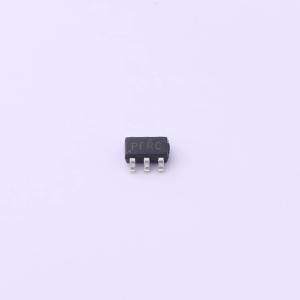

温馨提醒：图片仅供参考，商品以实物为准
HE9810M6R
24V输出1.4MHz升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HE9810是一款常频、电流模式升压转换器,适用于小型、低功耗应用。它具有内部补偿、热关断、集成80mΩ功率MOSFET、1.4MHz固定开关频率和6引脚SOT-23封装。其输入电压范围为2V至24V,输出电压可调,最高可达24V。该芯片还具备欠压锁定、电流限制和热过载保护功能。
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE9810M6R
- 商品编号
- C5123435
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
一款定频、电流模式升压转换器，适用于小型、低功耗应用。开关频率为1.4MHz，允许使用高度为2mm及以下的小型低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池使用寿命。具备欠压锁定、电流限制和热过载保护功能，可防止输出过载时器件损坏。采用小型6引脚SOT - 23封装。
商品特性
- 输入电压范围：2V至24V
- 输出电压最高可达24V
- 集成80mΩ功率MOSFET
- 1.4MHz固定开关频率
- 内部3.5A开关电流限制
- 内部补偿
- 热关断
- 输出电压可从0.6V开始调节
- 采用6引脚SOT - 23封装
应用领域
- 数字机顶盒（STB）
- 平板电脑（Pad）
- LCD偏置电源
- 电池供电设备
- 便携式媒体播放器（PMP）
- 通用用途
