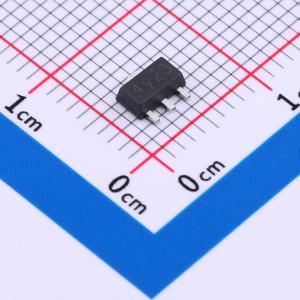

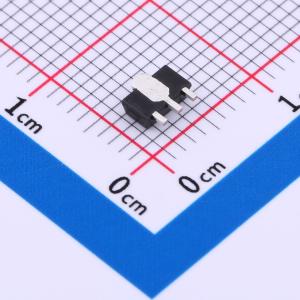

温馨提醒：图片仅供参考，商品以实物为准
HE2073A33PR
正 Vin=6V Vout=3.3V 400mA 60dB@1kHz 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PSRR:60db@1KHZ,低压差：180mV@100mA
- 品牌名称
- HEERMICR(赫尔半导体)
- 商品型号
- HE2073A33PR
- 商品编号
- C5123428
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 400mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 450mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 700nA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
HE2073系列是高精度、低噪声的CMOS LDO稳压器。该系列具有低输出噪声、高纹波抑制比、低压差和极快的开启时间，非常适合当今的前沿手机应用。HE9073内部包含参考电压源、误差放大器、驱动晶体管、电流限制器和相位补偿器。输出电压通过电流微调设置，可在1.2V至5.0V范围内以100mV为步长进行选择。HE2073系列还与低ESR陶瓷电容完全兼容，可降低成本并提高输出稳定性。由于在宽频率范围内具有出色的瞬态响应性能和高PSRR，即使在频繁的负载波动期间，也能保持高水平的输出稳定性。CE功能可关闭稳压器输出，从而大幅降低功耗。
商品特性
- 低功耗：0.3μA（典型值）
- 待机模式：0.01μA
- 低压差：180mV@100mA@VOUT = 3.3V（典型值）
- 高输出电流：≥400mA
- 低温漂系数
- 集成短路保护
- 过温保护
- 高输入电压（最高6V）
- 输出电压精度：公差±2%
- 内置使能/输出电流限制电路
- SOT23 - 5、SOT23 - 3、SOT89 - 3L、DFN1x1 - 4L封装
- PSRR = 60dB@1KHz
- 支持固定输出电压：1.2V/1.5V/1.8V/2.5V/2.8V/3.0V/3.3V
应用领域
- 电池供电设备
- 通信设备
- 手机
- 便携式游戏机
- 相机、摄像机
- 参考电压源
