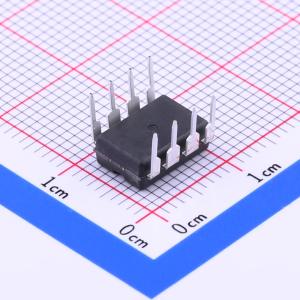

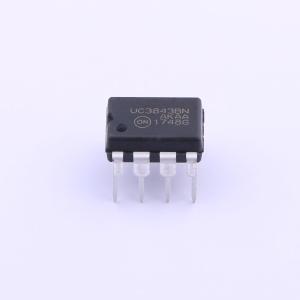

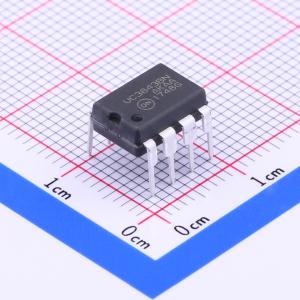

温馨提醒：图片仅供参考，商品以实物为准

UC3843BNG

高性能电流模式控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UC3842B、UC3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案
品牌名称: onsemi(安森美)
商品型号: UC3843BNG
商品编号: C5290
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.02克(g)

商品参数

商品概述

UC3842B、UC3843B系列是高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计师提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有经过微调的振荡器，可实现精确的占空比控制、温度补偿基准、高增益误差放大器、电流检测比较器，以及一个非常适合驱动功率MOSFET的大电流图腾柱输出。此外，还具备保护功能，包括带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。 UCX842B的欠压锁定（UVLO）阈值为16 V（开启）和10 V（关闭），非常适合离线转换器。UCX843B则针对低电压应用进行了优化，其UVLO阈值为8.5 V（开启）和7.6 V（关闭）。

商品特性

经过微调的振荡器，实现精确频率控制
振荡器频率保证为250 kHz
电流模式工作频率可达500 kHz
自动前馈补偿
用于逐周期电流限制的锁存式PWM
带欠压锁定的内部微调基准
大电流图腾柱输出
带迟滞的欠压锁定
低启动和工作电流
提供无铅封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	7.6V~30V
	开关频率	500kHz
	耗散功率(Pd)	1.25W

	属性	参数值
	最大占空比	96%
	拓扑结构	反激式；升压式
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	0℃~+70℃@(Ta)
	反馈方式	原边反馈
