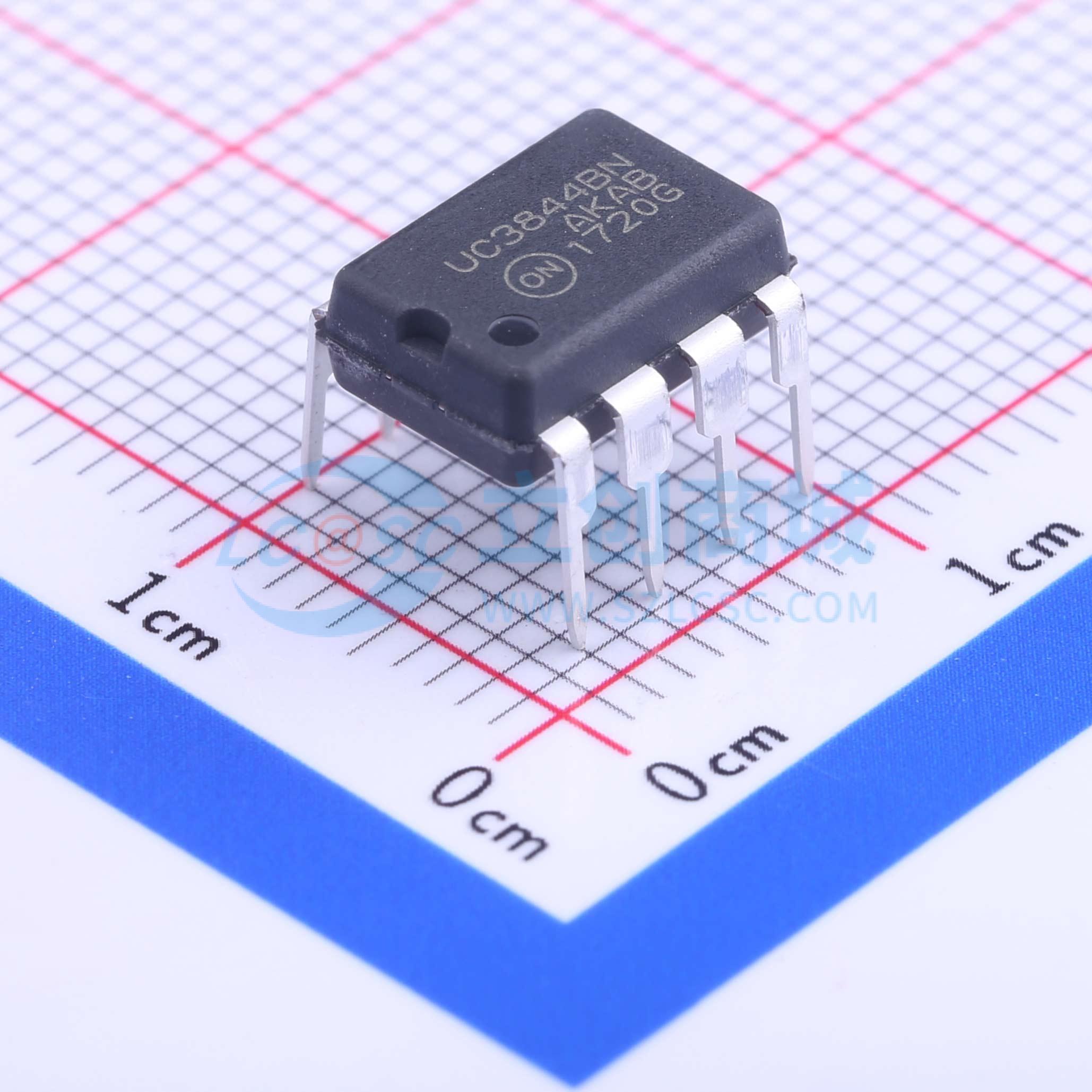

UC3844BNG

UC3844B、UC3845B系列是高性能固定频率电流模式控制器。它们专为离线和直流 - 直流转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有振荡器、温度补偿基准源、高增益误差放大器、电流检测比较器和一个非常适合驱动功率MOSFET的大电流图腾柱输出。 还包括保护功能，其中包括带迟滞的输入和基准欠压锁定、逐周期电流限制、用于单脉冲计量的锁存器，以及一个触发器，该触发器每隔一个振荡周期将输出关断，允许将输出死区时间从50%编程到70%。 这些器件有8引脚双列直插式和表面贴装（SOIC - 8）塑料封装，以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级设有单独的电源和接地引脚。 UCX844B的欠压锁定（UVLO）阈值为16V（开启）和10V（关断），非常适合离线转换器。UCX845B针对低电压应用进行了优化，其UVLO阈值为8.5V（开启）和7.6V（关断）。

• 微调振荡器，实现精确频率控制
• 振荡器频率保证为250 kHz
• 电流模式工作，输出开关频率可达500 kHz
• 输出死区时间可从50%调节至70%
• 自动前馈补偿
• 锁存式PWM，用于逐周期电流限制
• 内部微调基准源，带欠压锁定
• 大电流图腾柱输出
• 带迟滞的欠压锁定
• 低启动和工作电流
• 这些器件无铅且符合RoHS标准
• NCV前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
