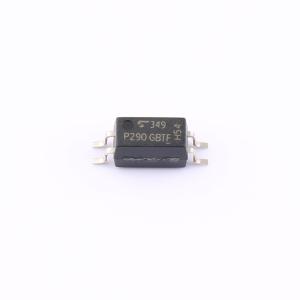

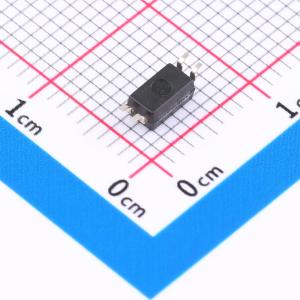

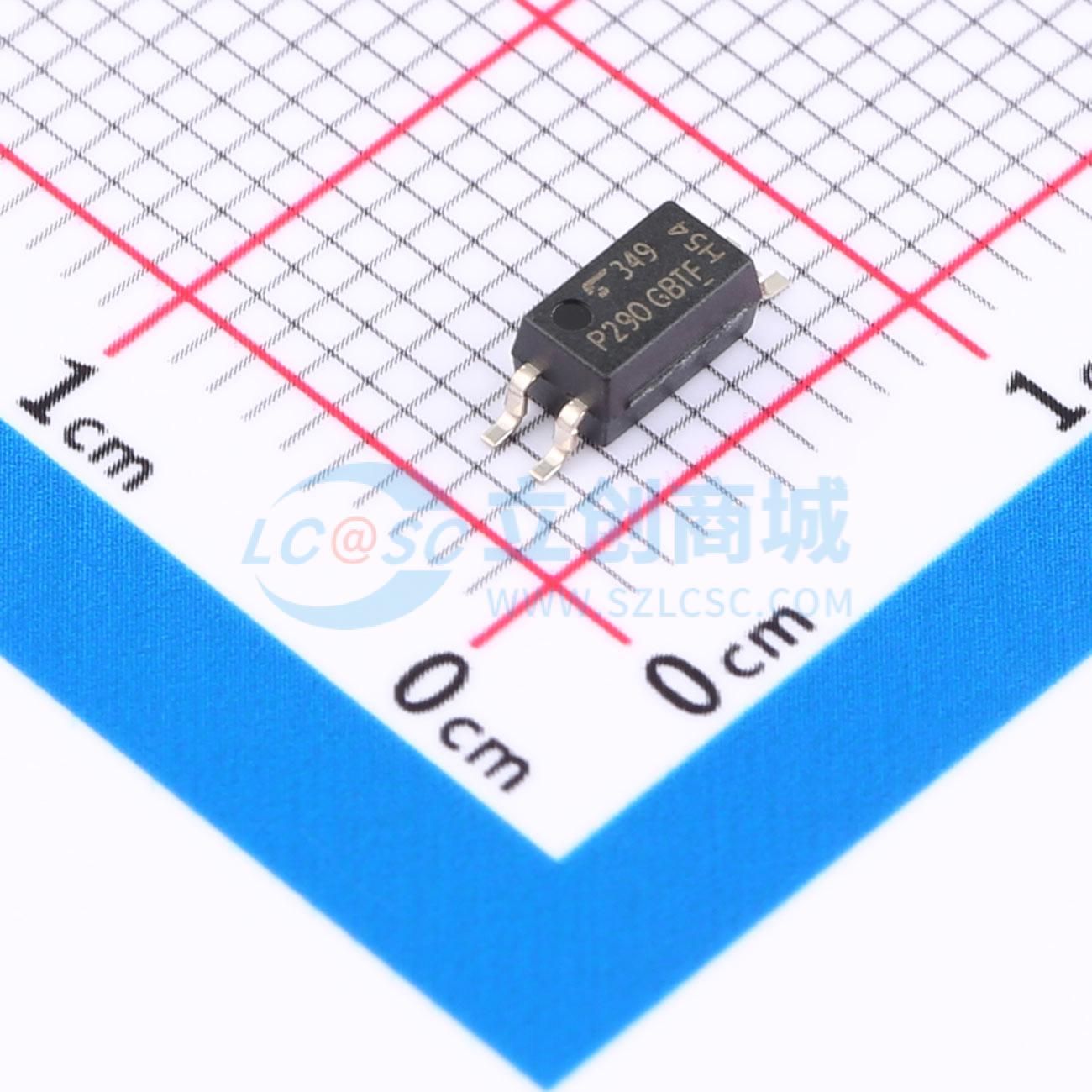

TLP290(GB,SE
光电耦合器，红外发光二极管与光电晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由光电晶体管组成，与两个反向并联连接的红外发射二极管光耦合，可由交流输入电流直接驱动。采用非常小而薄的SO4封装。保证宽工作温度（Ta = -55至110℃）和高隔离电压（3750 Vrms），适用于高密度表面贴装应用，如可编程控制器和混合集成电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP290(GB,SE
- 商品编号
- C5121287
- 商品封装
- SOP-4-1.27mm
- 包装方式
- 管装
- 商品毛重
- 0.294857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,0.2mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品特性
- 低工作电压：5V
- 超低电容：0.8pF（典型值）
- 超低泄漏：nA级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- 2引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
- 2.5V - 5.5V工作范围
- 70 mΩ高侧MOSFET
- 电流限制：
- 用户可调，范围为500 mA至2.1 A
- 固定500 mA、1 A、1.5 A、2 A和2.1 A
- 欠压锁定 (UVLO)
- 内置软启动
- 热保护
- 软关断
- 反向电压保护
- 结温范围：-40℃至125℃
- 使能高电平或低电平 (EN或EN)
- 符合IEC61000−4−2 (4级)：8.0 kV（接触），15 kV（空气）
应用领域
- 可编程控制器
- 混合IC
