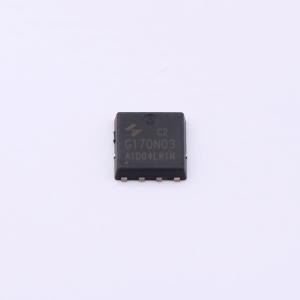

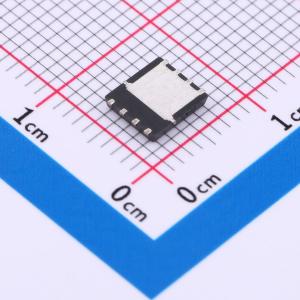

温馨提醒：图片仅供参考，商品以实物为准
HYG170N03LR1C2
HYG170N03LR1C2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG170N03LR1C2
- 商品编号
- C5121297
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 21.5mΩ@4.5V,4A | |
| 耗散功率(Pd) | 20W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.9V | |
| 栅极电荷量(Qg) | 9.5nC@10V | |
| 输入电容(Ciss) | 412pF | |
| 反向传输电容(Crss) | 38pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 30V/140A
- 在VGS = 10 V时，RDS(ON) = 1.6 mΩ（典型值）
- 在VGS = 4.5 V时，RDS(ON) = 2.3 mΩ（典型值）
- 经过100%雪崩测试
- 可靠耐用
- 有无卤器件（符合RoHS标准）
应用领域
- 电池保护
- 电动工具应用
