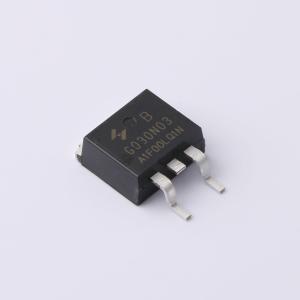

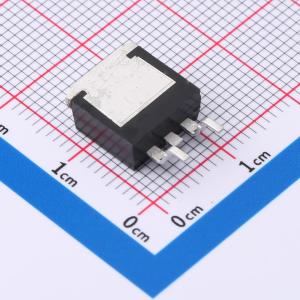

温馨提醒：图片仅供参考，商品以实物为准
HYG030N03LQ1B
N沟道 30V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V/100A，RDS(ON) = 2.8mΩ (typ.)@VGS = 10V，RDS(ON) = 3.8mΩ (typ.)@VGS = 4.5V。 100%雪崩测试。 可靠耐用。 有符合RoHS标准的无铅和环保器件。应用：开关应用。 电池保护
- 品牌名称
- HUAYI(华羿微)
- 商品型号
- HYG030N03LQ1B
- 商品编号
- C5121309
- 商品封装
- TO-263-2L
- 包装方式
- 编带
- 商品毛重
- 1.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.8mΩ@4.5V；2.8mΩ@10V | |
| 阈值电压(Vgs(th)) | 1.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 31.3nC@4.5V；57.9nC@10V | |
| 输入电容(Ciss) | 1.986nF | |
| 反向传输电容(Crss) | 303pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 315pF |
商品特性
- 100V/150A
- 当VGS = 10 V时，RDS(ON)=3.8 mΩ（典型值）
- 先进的HEFET技术
- 超低导通电阻
- 出色的Qg x RDS(on)乘积
- 100%雪崩测试
- 工作温度达175°C
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 电机驱动器
- 不间断电源
- DC/DC转换器
- 通用应用
