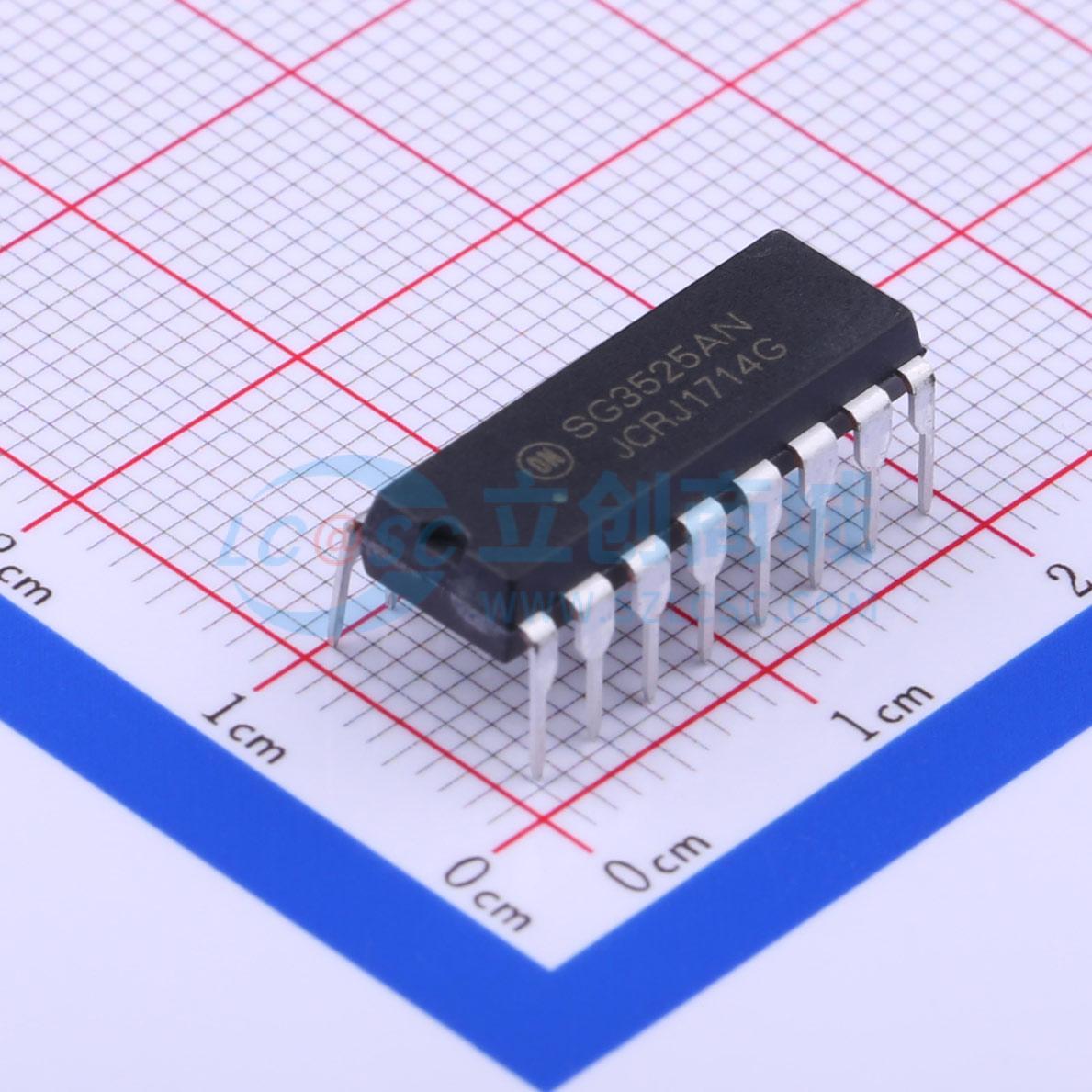

SG3525ANG

8V~35V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SG3525A脉宽调制器控制电路在用于控制各类开关电源时，能提升性能并减少外部元件数量。片上+5.1 V基准电压经微调至± 1%，误差放大器的输入共模电压范围包含基准电压，因此无需外部分压电阻。振荡器的同步输入可使多个单元同步工作，或使单个单元与外部系统时钟同步。通过连接在Cₜ和放电引脚之间的单个电阻，可对较宽范围的死区时间进行编程。该器件还具备内置软启动电路，仅需一个外部定时电容。关断引脚可控制软启动电路和输出级，通过脉冲关断时的PWM锁存实现瞬间关断，以及在较长关断命令下实现软启动循环。当Vcc低于标称值时，欠压锁定功能会禁止输出并阻止软启动电容充电。输出级采用图腾柱设计，灌电流和拉电流能力超过200 mA。SG3525A的输出级采用或非逻辑，关断状态下输出为低电平。
品牌名称: onsemi(安森美)
商品型号: SG3525ANG
商品编号: C5286
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.72克(g)

商品参数

	属性	参数值
	拓扑结构	推挽式
	特性	欠压保护(UVP)；软启动
	工作温度	0℃~+70℃@(Ta)

商品概述

SG3525A脉宽调制器控制电路在用于控制各类开关电源时，能提升性能并减少外部元件数量。片上+5.1 V基准电压经微调至± 1%，误差放大器的输入共模电压范围包含基准电压，因此无需外部分压电阻。振荡器的同步输入可使多个单元同步工作，或使单个单元与外部系统时钟同步。通过连接在Cₜ和放电引脚之间的单个电阻，可对较宽范围的死区时间进行编程。该器件还具备内置软启动电路，仅需一个外部定时电容。关断引脚可控制软启动电路和输出级，通过脉冲关断时的PWM锁存实现瞬间关断，以及在较长关断命令下实现软启动循环。当Vcc低于标称值时，欠压锁定功能会禁止输出并阻止软启动电容充电。输出级采用图腾柱设计，灌电流和拉电流能力超过200 mA。SG3525A的输出级采用或非逻辑，关断状态下输出为低电平。

商品特性

8.0 V至35 V工作电压范围
5.1 V ± 1.0%微调基准电压
100 Hz至400 kHz振荡器频率范围
独立的振荡器同步引脚
可调死区时间控制
输入欠压锁定
锁存式PWM防止多脉冲
逐个脉冲关断
双拉/灌输出：± 400 mA峰值
提供无铅封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~35V
	开关频率	100Hz~400kHz
	最大占空比	49%
