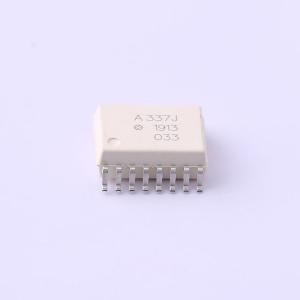

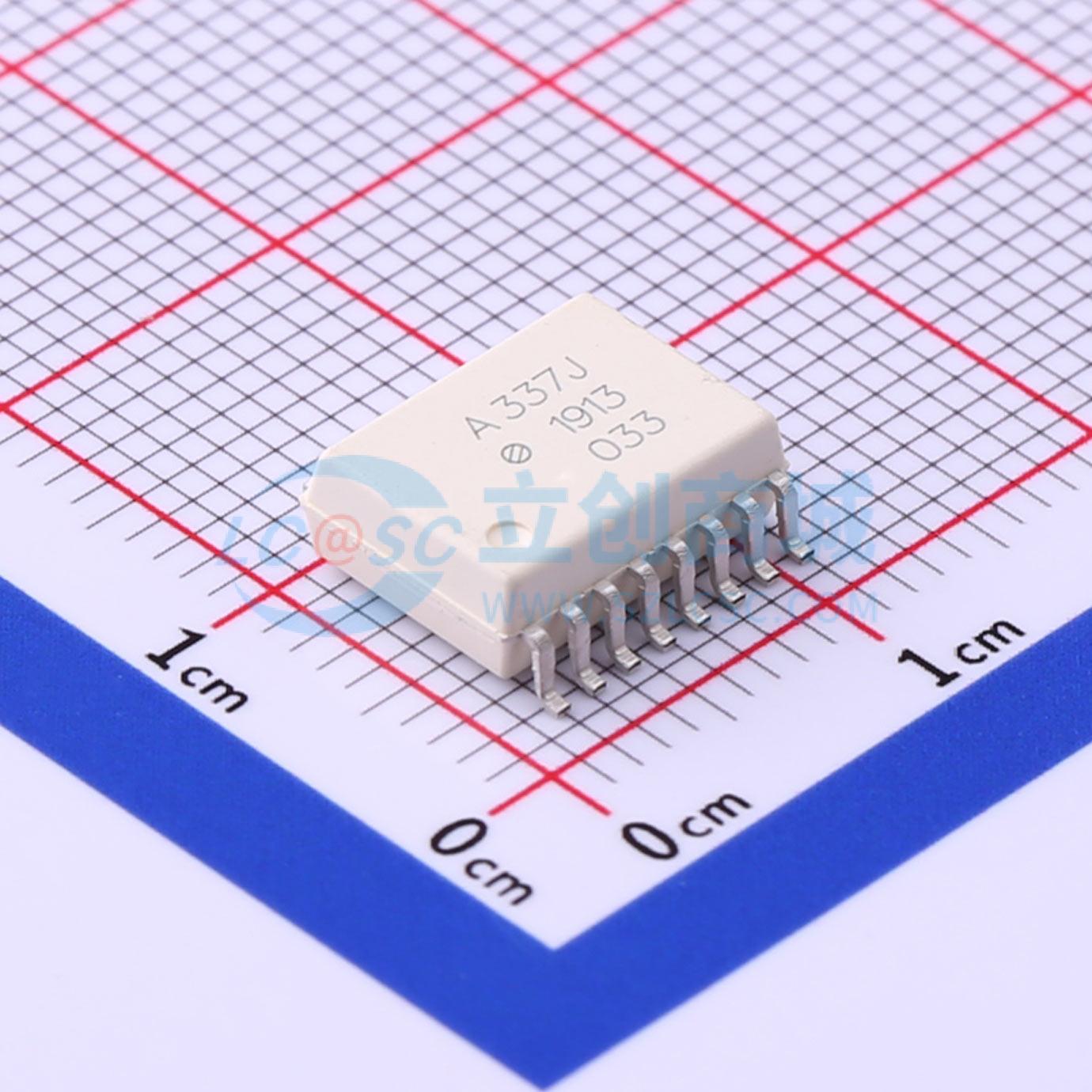

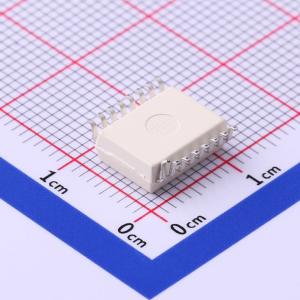

ACPL-337J-500E
ACPL-337J-500E
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 门驱动光耦合器具有快速传播延迟和出色的时序偏斜性能。集成的智能功能可保护IGBT，包括带软关断保护和故障反馈的IGBT去饱和检测、欠压锁定和反馈以及有源米勒电流钳位。这款功能齐全且易于实现的IGBT门驱动光耦合器采用紧凑的表面贴装SO-16封装，节省空间。适用于电机控制和逆变器应用中的IGBT和功率MOSFET驱动。隔离产品提供加强绝缘和可靠性，可在高压和嘈杂的工业应用中实现安全的信号隔离。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-337J-500E
- 商品编号
- C545686
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 220ns | |
| 传播延迟 tpHL | 250ns | |
| 输入阈值电流(FH) | 16mA | |
| 输出电流 | 4A | |
| 耗散功率(Pd) | 600mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA |
