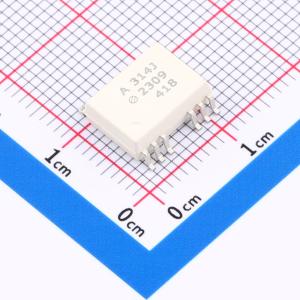

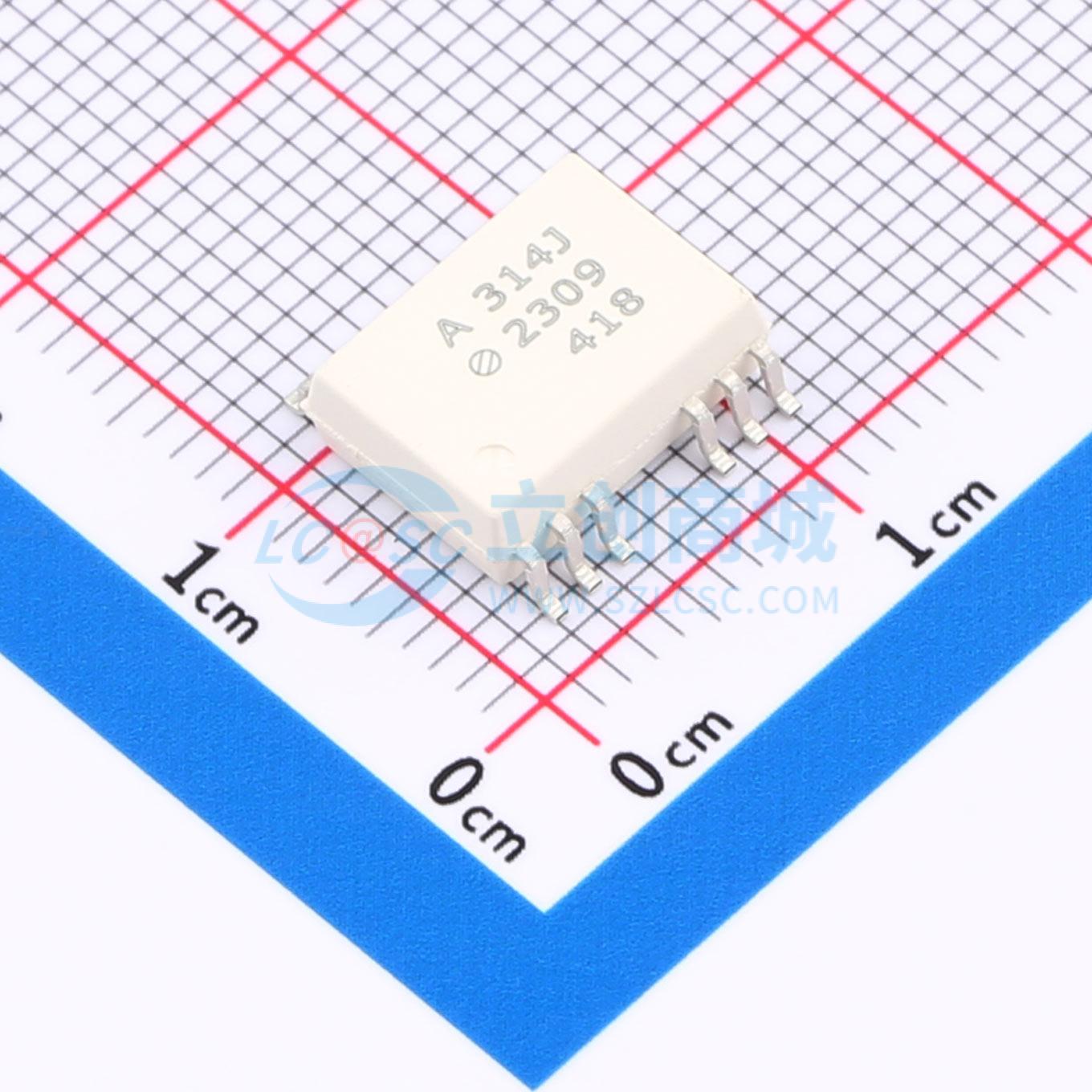

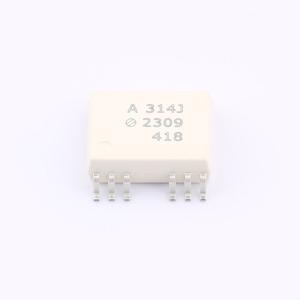

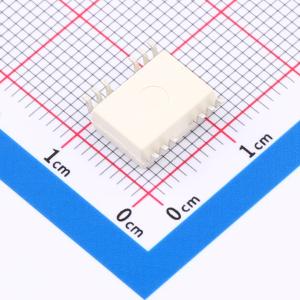

HCPL-314J-500E
DC输入 2通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HCPL - 314J 系列器件由一个 AlGaAs 发光二极管和一个带功率输出级的集成电路光耦合而成。这些光耦合器非常适合驱动电机控制逆变器应用中使用的功率 IGBT 和 MOSFET。输出级的高工作电压范围可提供栅极控制器件所需的驱动电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-314J-500E
- 商品编号
- C545701
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 35kV/us | |
| 传输速率 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 700ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 700ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 600mA | |
| 耗散功率(Pd) | 260mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
