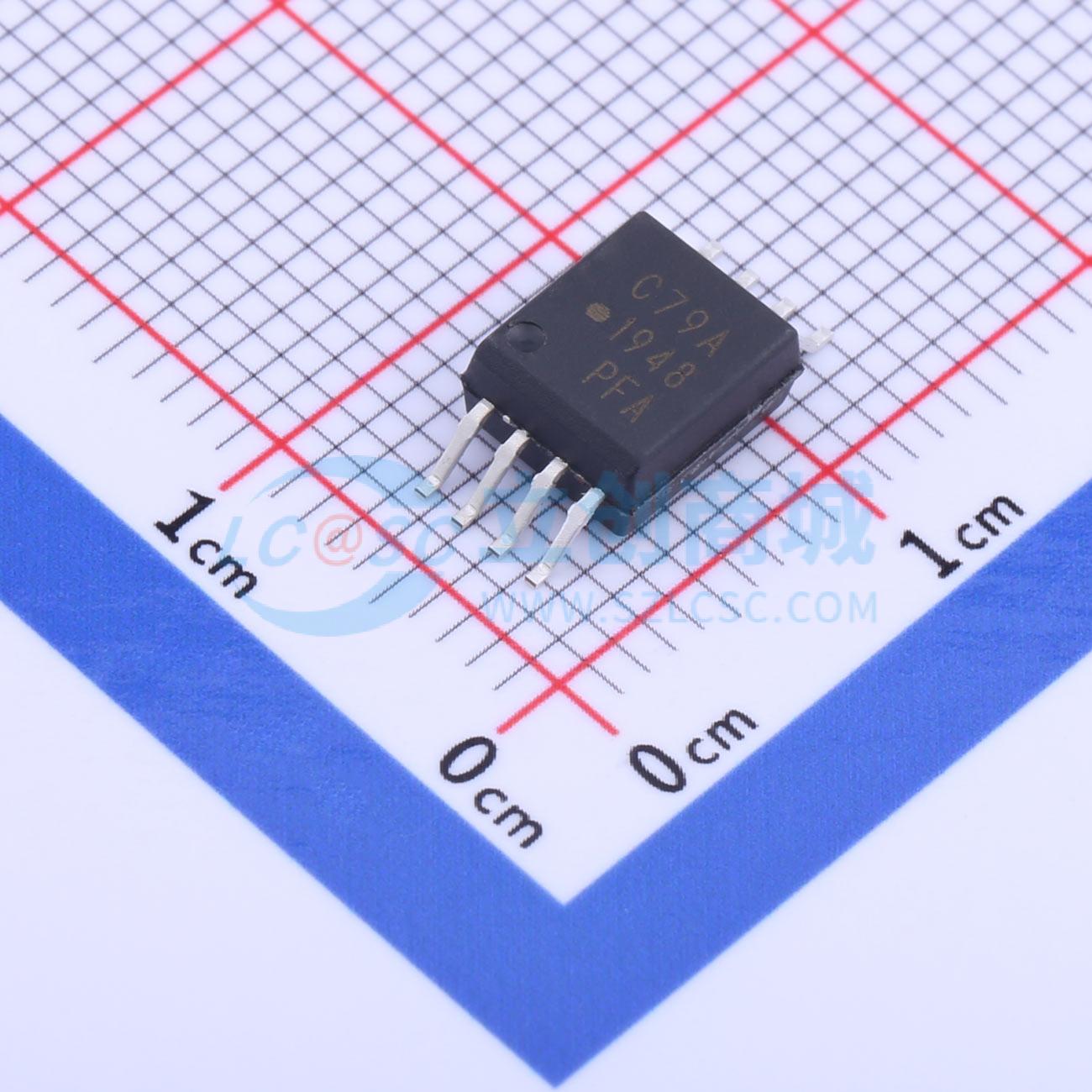

温馨提醒：图片仅供参考，商品以实物为准
ACPL-C79A-500E
精密微型隔离放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ACPL-C79B/C79A/C790隔离放大器专为电子功率转换器中的电流和电压检测而设计，应用场景包括电机驱动器和可再生能源系统。在典型的电机驱动应用中，电流流经外部电阻，隔离放大器检测由此产生的模拟电压降。在光隔离屏障的另一侧会产生与电流成正比的差分输出电压。 对于一般应用，建议使用ACPL-C79A（增益公差±1%）和ACPL-C790（增益公差±3%）。对于高精度应用，可以使用ACPL-C79B（增益公差±0.5%）。该产品采用单5V电源供电，具有出色的线性度和62dB信噪比的动态性能。凭借200kHz带宽和1.6μs的快速响应时间，该产品能够捕捉短路和过载情况下的瞬态信号。ACPL-C79B/C79A/C790具有高共模瞬态抗扰度（15kV/μs），可在高噪声的电机控制环境中精确稳定地监测电机电流，在各种类型的电机控制应用中实现更平稳的控制（减少“转矩脉动”）。 结合卓越的光耦合技术，ACPL-C79B/C79A/C790采用了Σ - Δ模数转换器、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。该产品采用紧凑的、可自动插入的拉伸型SO-8（SSO-8）封装，符合全球监管安全标准。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-C79A-500E
- 商品编号
- C545687
- 商品封装
- SO-8-6.8mm
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | - | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电压(Vos) | 400uV | |
| 共模抑制比(CMRR) | 76dB |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 11mA | |
| 输入失调电压温漂(Vos TC) | 800nV/℃ | |
| 工作温度 | -40℃~+105℃ | |
| 单电源 | 4.5V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V |
商品概述
ACPL-C79B/C79A/C790隔离放大器专为电子功率转换器中的电流和电压检测而设计，应用场景包括电机驱动器和可再生能源系统。在典型的电机驱动应用中，电流流经外部电阻，隔离放大器检测由此产生的模拟电压降。在光隔离屏障的另一侧会产生与电流成正比的差分输出电压。 对于一般应用，建议使用ACPL-C79A（增益公差±1%）和ACPL-C790（增益公差±3%）。对于高精度应用，可以使用ACPL-C79B（增益公差±0.5%）。该产品采用单5V电源供电，具有出色的线性度和62dB信噪比的动态性能。凭借200kHz带宽和1.6μs的快速响应时间，该产品能够捕捉短路和过载情况下的瞬态信号。ACPL-C79B/C79A/C790具有高共模瞬态抗扰度（15kV/μs），可在高噪声的电机控制环境中精确稳定地监测电机电流，在各种类型的电机控制应用中实现更平稳的控制（减少“转矩脉动”）。 结合卓越的光耦合技术，ACPL-C79B/C79A/C790采用了Σ - Δ模数转换器、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。该产品采用紧凑的、可自动插入的拉伸型SO-8（SSO-8）封装，符合全球监管安全标准。
商品特性
- ±0.5%高增益精度（ACPL-C79B）
- -50ppm/°C低增益漂移
- 0.4mV输入失调电压
- 0.05%出色的线性度
- 62dB信噪比
- 200kHz宽带宽
- 输出端3V至5.5V宽电源范围
- -40°C至+105°C工作温度范围
- 先进的Σ - Δ模数转换器技术
- 全差分隔离放大器
- 15kV/μs共模瞬态抗扰度
- 紧凑、可自动插入的拉伸型SO-8封装
- 安全和法规认证：
- IEC/EN/DIN EN 60747-5-5：1414V峰值工作绝缘电压
- UL 1577：5000Vrms/1min双重保护等级
- CSA：组件验收通知#5
应用领域
- 交流和伺服电机驱动器中的电流/电压检测
- 太阳能逆变器、风力涡轮机逆变器
- 工业过程控制
- 数据采集系统
- 开关电源信号隔离
- 通用模拟信号隔离
- 传统电流互感器替代
