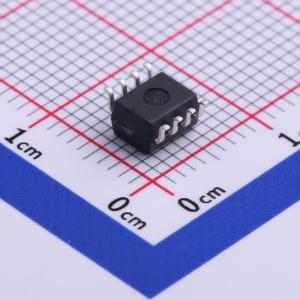

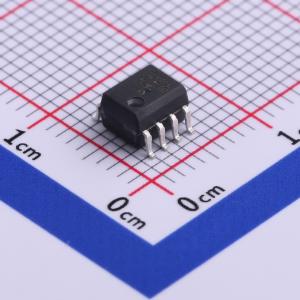

HCPL-0454-500E
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HCPL - 4504和HCPL - 0454采用GaAsP LED，而HCPL - J454和HCNW4504采用AlGaAs LED。该LED与集成高增益光电探测器进行光耦合。HCPL - 4504系列具有短传播延迟和高电流传输比（CTR）
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-0454-500E
- 商品编号
- C545693
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~15V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 21% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 700ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
应用领域
- 逆变器电路和智能功率模块 (IPM) 接口：高共模瞬态抗扰度 (>10 kV/μs 对于 IPM 负载/驱动) 和 (tPLH-tPHL)
- 线路接收器：短传播延迟和低输入输出电容
- 高速逻辑地隔离：TTL/TTL, TTL/CMOS, TTL/LSTTL
- 替代脉冲变压器：节省板空间和重量
- 模拟信号地隔离：集成光检测器提供比光电晶体管更好的线性度
